Augmenter la mémoire RAM de votre PlayStation 1 de 2 Mo à 8 Mo permet d'améliorer les performances des applications homebrew et d'accéder à des fonctions avancées initialement réservées aux modèles de développement. Cette modification repose sur l'installation de nouvelles puces DRAM et la réaffectation de certaines connexions sur la carte mère. Ce tutoriel vous guide à travers chaque étape de l'opération.
Difficulté
Matériel nécessaire
- PlayStation avec une carte mère PU-18 (modèle compatible avec cette modification)
- 4 puces DRAM -KM48V2105AJ-6 ou compatibles
- Tournevis cruciforme n°2
- Fer à souder avec une sélection de pointes fines
- Fil à souder de qualité électronique
- Pompe à dessouder ou tresse à dessouder
- Pince coupante de précision
- Rework flux (flux de soudure pour faciliter le dessoudage)
- Scalpel ou Ex-Acto knife (pour couper certaines pistes)
- Fil électrique fin (pour les nouvelles connexions)
- Ruban adhésif Kapton (résistant à la chaleur)
- Lunettes de protection
- Bracelet antistatique (recommandé)
1 - Préparation du matériel
- Sécurité : Portez des lunettes de protection et utilisez un bracelet antistatique pour éviter les décharges électriques sur les composants sensibles.
- Environnement de travail : Travaillez sur une surface propre et bien éclairée, exempte d’électricité statique.
- Outils : Assurez-vous que tous les outils mentionnés sont disponibles et en bon état.
2 - Démontage de la PlayStation 1
1. Déconnexion : Débranchez la console et retirez tout disque inséré.
2. Retrait du capot supérieur : Dévissez les six vis situées sous la console et enlevez le capot.
3. Accès à la carte mère : Déconnectez les nappes et les câbles du lecteur CD et de l’alimentation.
4. Retrait de la carte mère : Retirez les 5 vis fixant la carte mère, puis retirez-la avec précaution.
3 - Remplacement des puces RAM
1. Identification des puces existantes : La carte mère PU-18 utilise quatre puces DRAM KM48V514BJ-6 (512 Ko chacune).

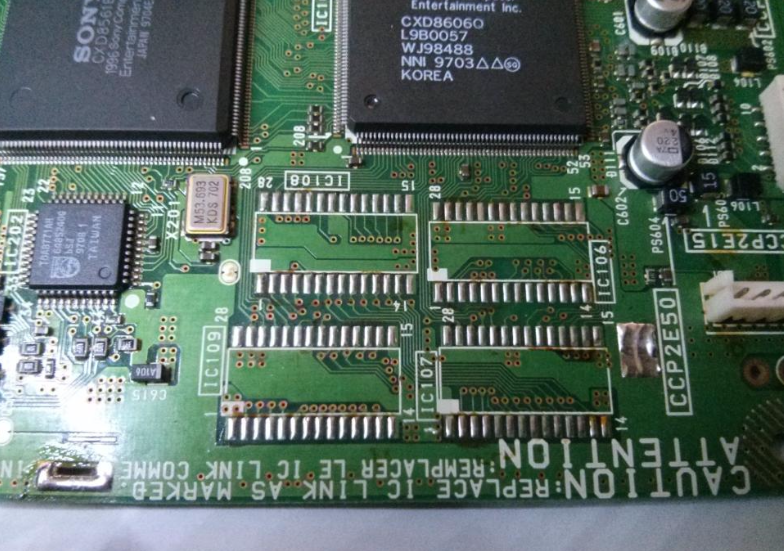

2. Dessoudage des anciennes puces : Appliquez du flux de soudure sur les pattes, chauffez avec le fer et retirez les puces à l’aide d’une pompe à dessouder. Si vous disposez d’une station à air chaud, cela facilitera l’opération.
3. Nettoyage : Nettoyez les pads avec du flux et de l’alcool isopropylique.

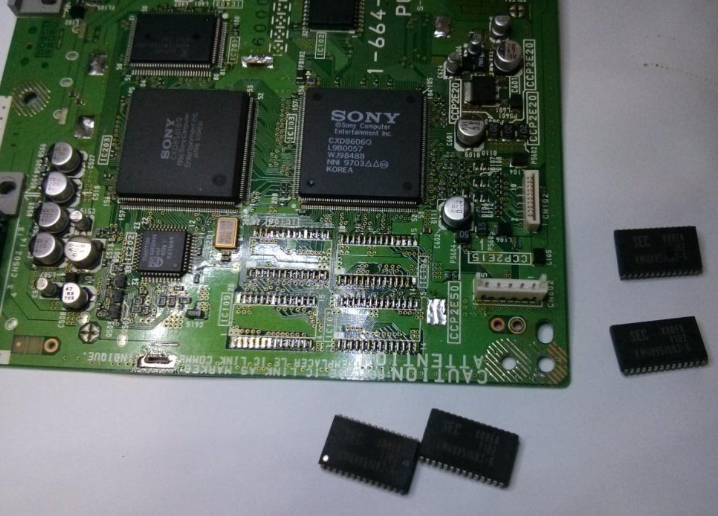

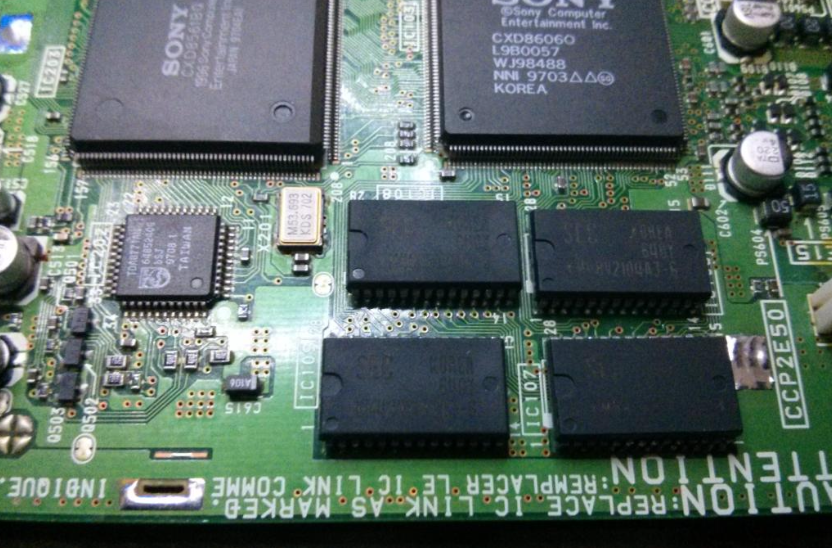

4. Installation des nouvelles puces : Soudez les nouvelles DRAM KM48V2105AJ-6 en respectant l’orientation correcte.
4 - Modification des connexions
La nouvelle RAM nécessite quelques ajustements au niveau des connexions avec le CPU.
1. Couper les pistes existantes :
- Coupez les 4 traces existantes qui relient les anciennes puces à la carte mère.
2. Faire les nouvelles connexions :
- Pin 6 de chaque nouvelle puce doit être reliée au point WE/.
- Pin 21 doit être connectée au point A9 (vous devrez peut-être retirer une couche de vernis pour souder).
- Pin 7 doit être reliée au point RAS/.
- Pin 9 doit être connectée au point A10.
- Pin 20 doit être reliée au point A8.

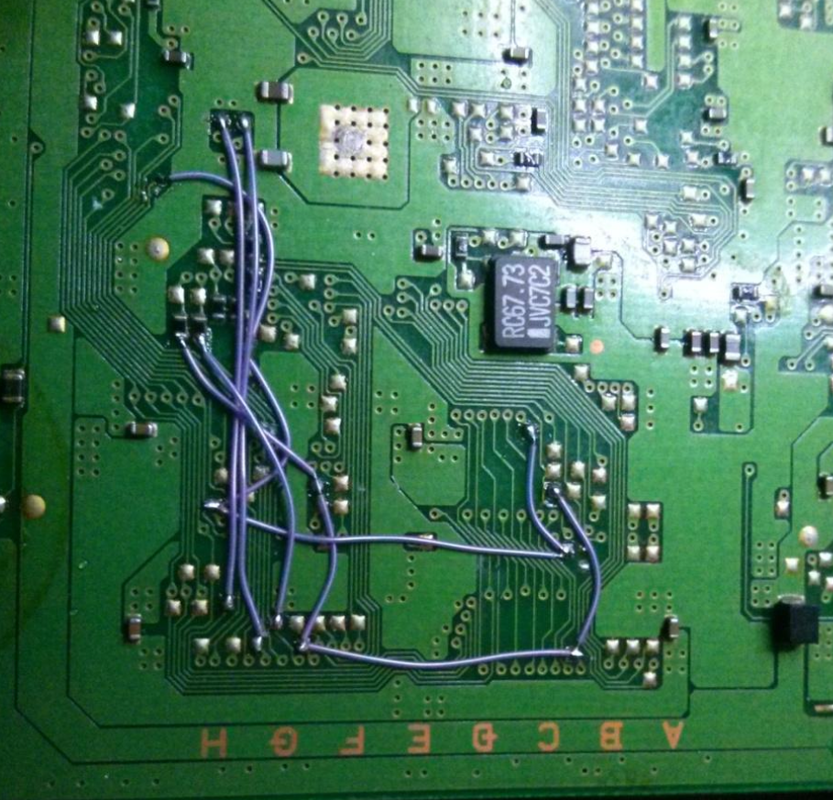

Ces connexions sont situées sous la carte mère, près de la RAM et du CPU. Utilisez un fil fin et un fer à souder de précision pour éviter d’endommager les composants.
5 - Remontage de la console
1. Réinstallation de la carte mère : Replacez la carte mère dans le châssis et reconnectez les nappes et câbles.
2. Fixation du capot supérieur : Revissez les six vis retirées précédemment.
6 - Test de la modification
1. Branchement : Reconnectez la console à l'alimentation et à un écran.
2. Allumage : Allumez la console et observez le démarrage.
3. Test mémoire : Un outil de test est disponible pour vérifier que la RAM fonctionne correctement.
7 - Finalisation
1. Vérification visuelle : Inspectez les soudures et assurez-vous qu’aucun court-circuit n’est présent.
2. Nettoyage : Rangez votre espace de travail et nettoyez les résidus de flux sur la carte mère.
3. Mise à jour et documentation : Notez les modifications effectuées et conservez un schéma des connexions pour référence future.
