[DEV] Ampli RGB PC Engine

[Xrider]

Hello,

Dev terminée et prototype fonctionnelle

Je vous partage ça en photo :

Installé sur un Super CDROM2 PC (PC Engine)
Pour les essais, le lecteur CDROM a été deposé :

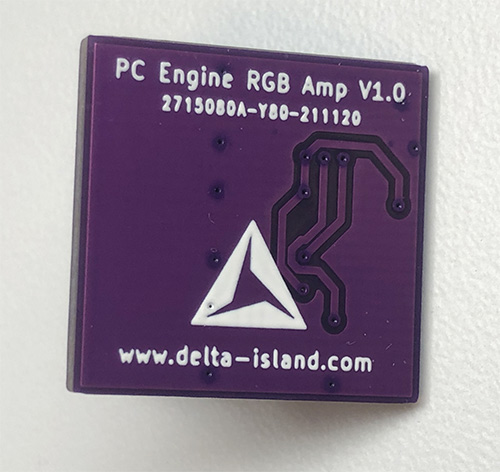

Le module assemblé

[Vito]

Trop la classe encore bravo X!

[kitchen34]

Ca serai bien de le mettre dans la PC Engine Interface Unit

[Xrider]

Ca serai bien de le mettre dans la PC Engine Interface Unit

Il est compatible

[kitchen34]

Oui, l'ampli c'est lequel? car il y a plusieur DB en plus

suivant les modèles ca change

[Xrider]

Le composant actif est le THS7314.
C’est le composant qu’on retrouve dans plusieurs mod RGB sur plusieurs consoles
C’est ce même composant qu’on retrouve sur les amplis PCEngine, Core Grafx… modé.
C’est compatible avec toute la famille PCEngine.

Il existe le grand frère de cet ampli : le THS7375.
Ce dernier inclu un filtre passe bas supplémentaire et un buffer sur la sync.
Mais après avoir réalisé plusieurs tests en affinant le choix des composants qui peuple la board, le rendu visuel est identique.
Le résultat est vraiment excellent

Ce projet sera prochainement Open source pour le plus grand plaisir de la communauté

[nGNkz]

Jolie boulot !
J'ai déjà balancé la news sur divers forums et Discord.

Y'a pas de discord delta-Island ?

[Dc103chaos]

Cool , tu vendras des kit ou non ? Adaptées pour un tennokoe ? Merci

[kitchen34]

Le composant actif est le THS7314.
C’est le composant qu’on retrouve dans plusieurs mod RGB sur plusieurs consoles
C’est ce même composant qu’on retrouve sur les amplis PCEngine, Core Grafx… modé.
C’est compatible avec toute la famille PCEngine.

Il existe le grand frère de cet ampli : le THS7375.
Ce dernier inclu un filtre passe bas supplémentaire et un buffer sur la sync.
Mais après avoir réalisé plusieurs tests en affinant le choix des composants qui peuple la board, le rendu visuel est identique.
Le résultat est vraiment excellent

Ce projet sera prochainement Open source pour le plus grand plaisir de la communauté

Oki le même type de montage que j'ai mis sur ma pc engine DUO. C'est bien pratique. Il faut que je me re-penche sur ma PC engine et mon UFI. Je te prendrai certainement un ampli. oui après certain ths amplifie de trop le ths7314 est doux, surtout que j'ai déjà une 6 in 3 amplifié.
J'évite d'en envoyer de trop

Je suppose que le montage sera classique. +5v 0v R G B in, R G B out. Car contre je me rappelle plus si la pc engine peu sortie la sync pure.

[Selekta18]

Super taf comme d'habitude

[kitchen34]

Je pensais a un pcb intégrant également le LM1881 Par rapport a la puretée synchro,

Ainsi que autre chose. Je pousse le bouchon loins, sache que le lm1881 crée les deux synchro H ou V a partir d'un 15khz, Donc la possibilitée de faire un câble vga sur moniteur compatible vga 15khz bien sur.

Je vais loins!

[cazeysan]

Bonjour, intéressé pour en prendre en fonction du prix.
Et je rebondis sur une proposition faite sur le fil de discussion, ce serait d'enfer d'avoir une carte PCB adaptée pour se mettre nickel dans un Ten No Koe 2, moyennant la soudure du connecteur multibroche Expansion Port. Et reste au proprio de mettre le connecteur qu'il veut pour sortir vers la péritel.
