Delta Mega SmartDrive – Guide d’installation complet

🚀 Mega SmartDrive – Modernisez votre Megadrive

Découvrez le Mega SmartDrive, l’accessoire ultime pour transformer votre console Sega Megadrive / Genesis en une machine intelligente et moderne, tout en préservant son authenticité.

Grâce à ses fonctionnalités avancées et à son installation optimisée, le Mega SmartDrive redéfinit l’expérience de jeu en offrant flexibilité, compatibilité et simplicité d’utilisation.

✨ Pourquoi Delta Mega SmartDrive ?

🔧 1 - Démontage de la console

🧭 2 - Identification de votre carte mère Sega Megadrive / Genesis

Avant toute installation, il est indispensable d’identifier précisément la révision de votre carte mère. Chaque version nécessite un plan d’installation spécifique.

🎮 Megadrive / Genesis 1 (MD1)

VA0 - 837-6656 (JAP)

VA1 - 837-6832 (JAP)

VA2 - 837-6992 (USA)

VA3 - 837-7071 (USA)

VA4 (PAL / JAP)

VA5 / VA6 (PAL / USA / JAP)

VA6.8

VA7

🎮 Megadrive / Genesis 2 (MD2)

VA0 (JAP / PAL / USA)

VA1 (ASIA / PAL / USA)

VA1.8

VA2 / VA2.3

VA3

VA4

🧩 3 - Plans d’installation complets par carte mère

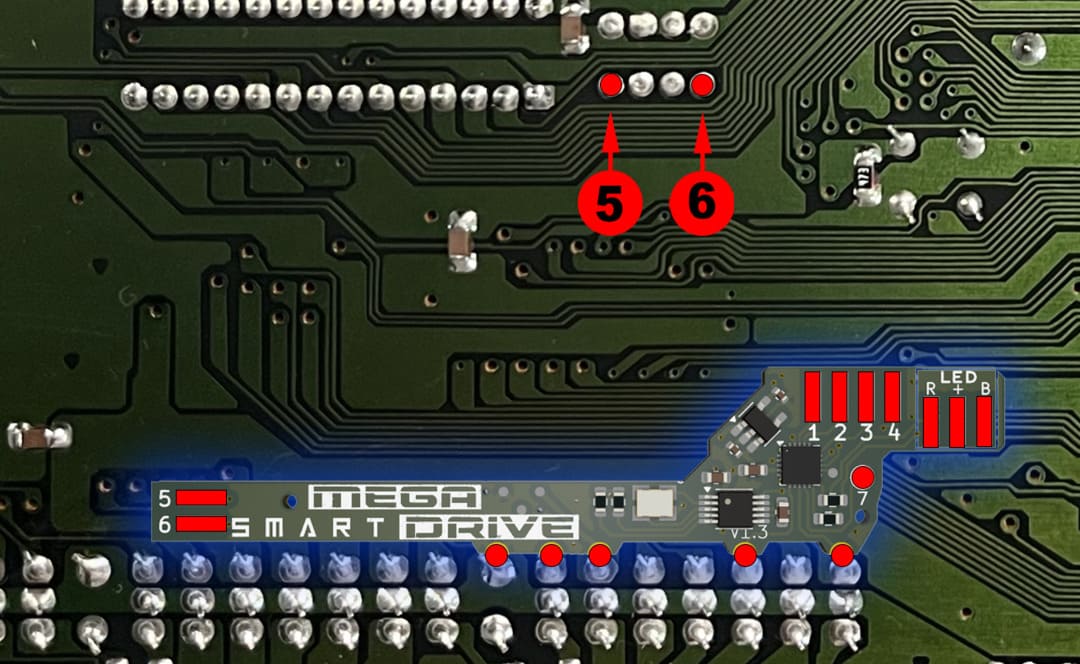

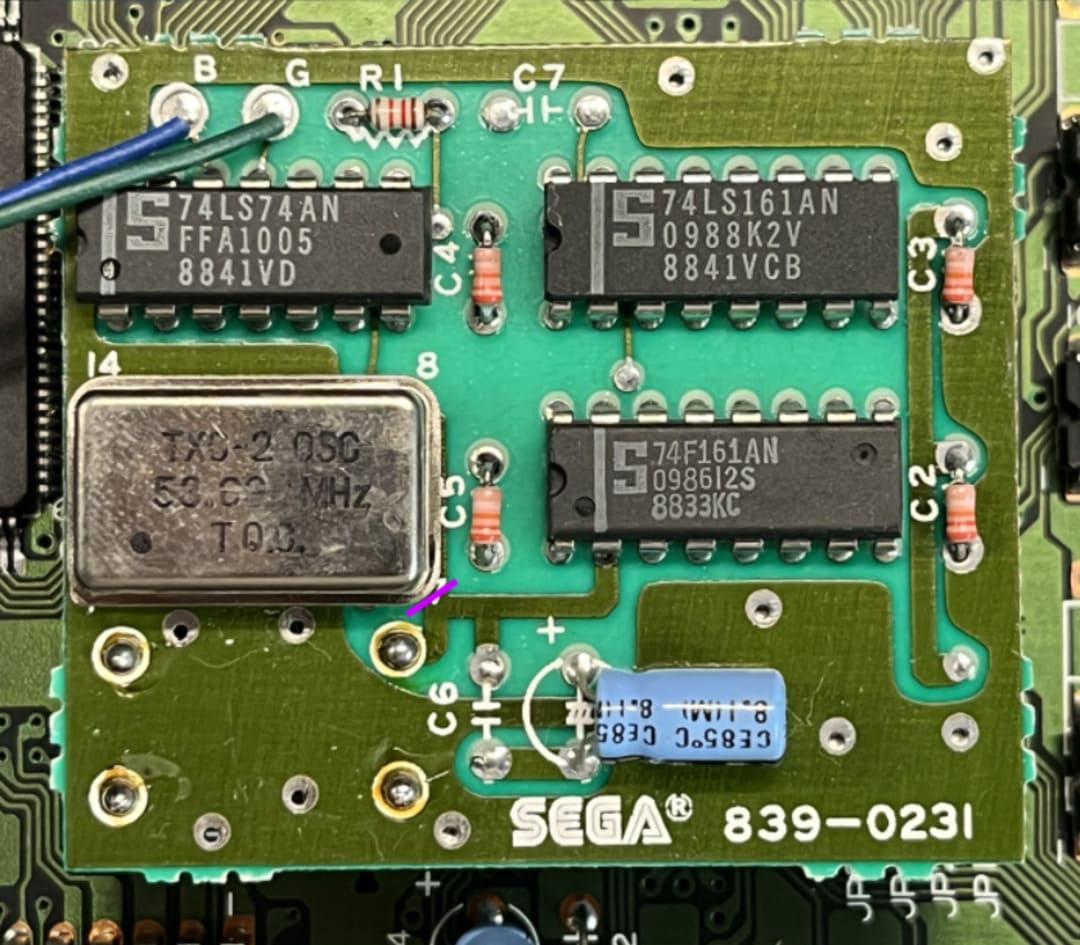

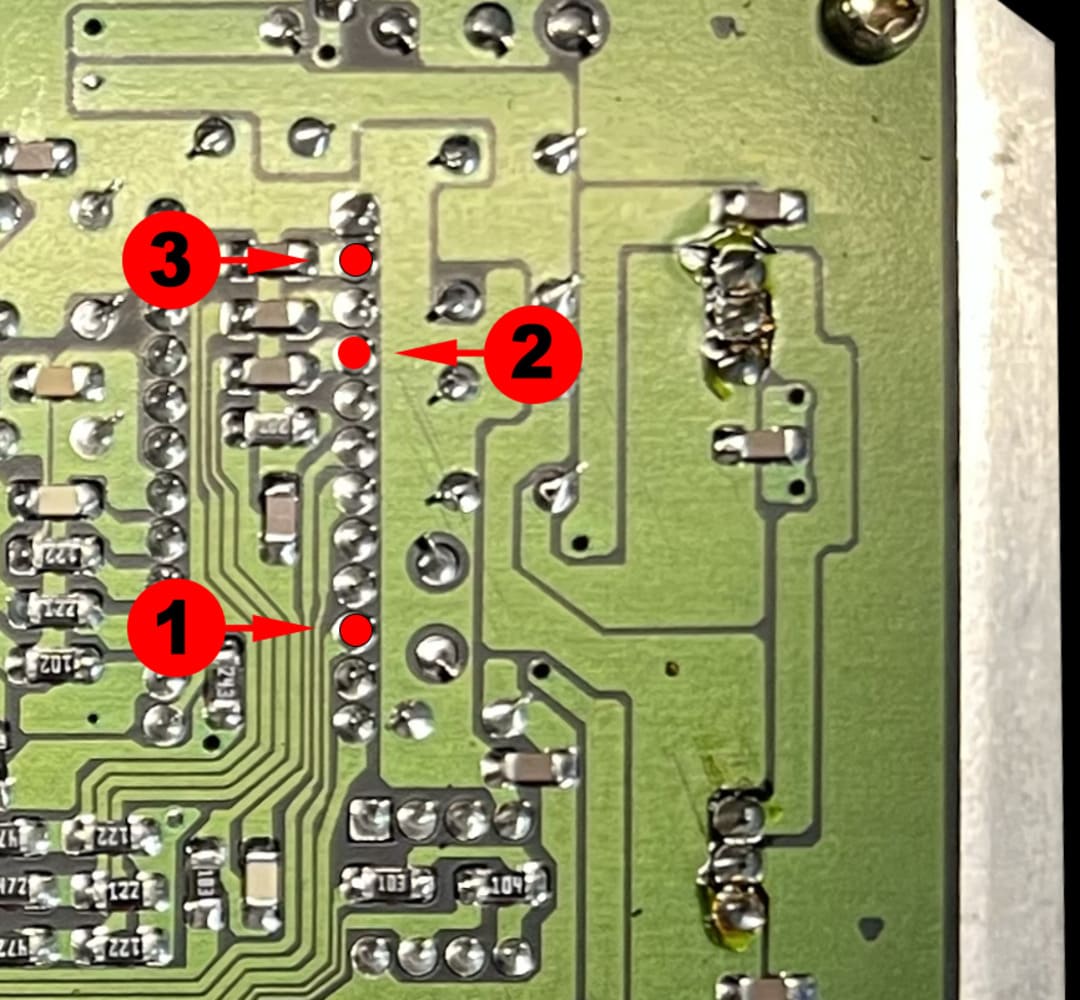

Sega Megadrive 1 - IC BD MD 5 JPN - VA0 - 837-6656

Plan d’installation dédié

• Coupez les 3 pistes signalées en violet.
• Positionnez ensuite Delta SmartDrive et réalisez les soudures selon les plans d'installations ci-dessous.

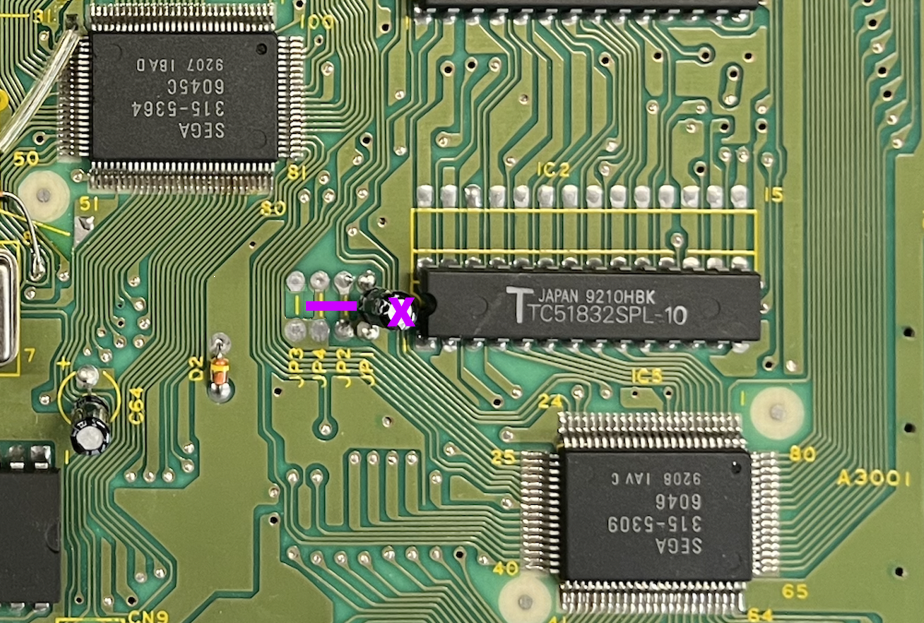

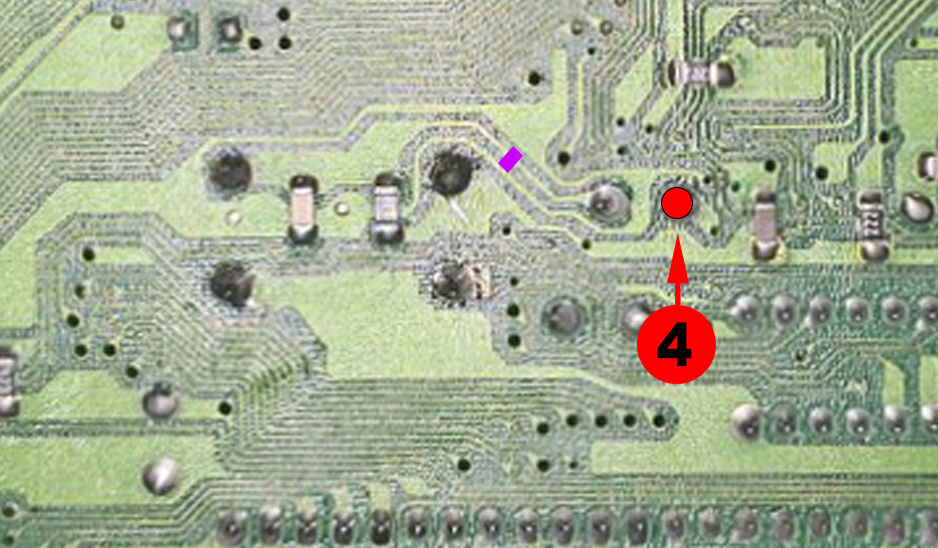

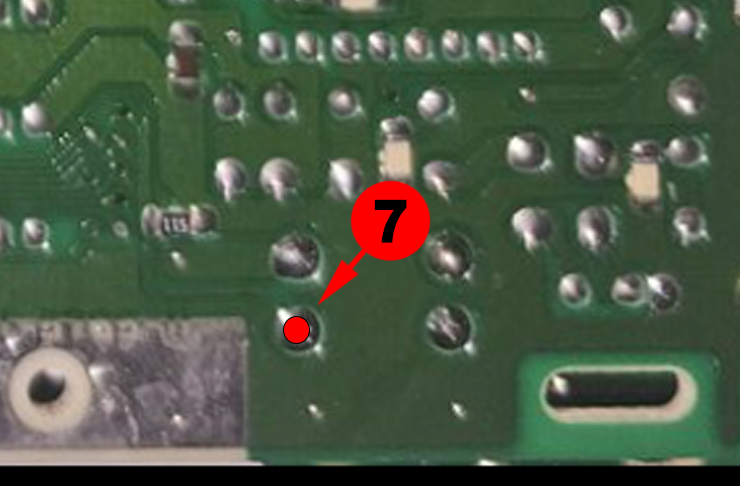

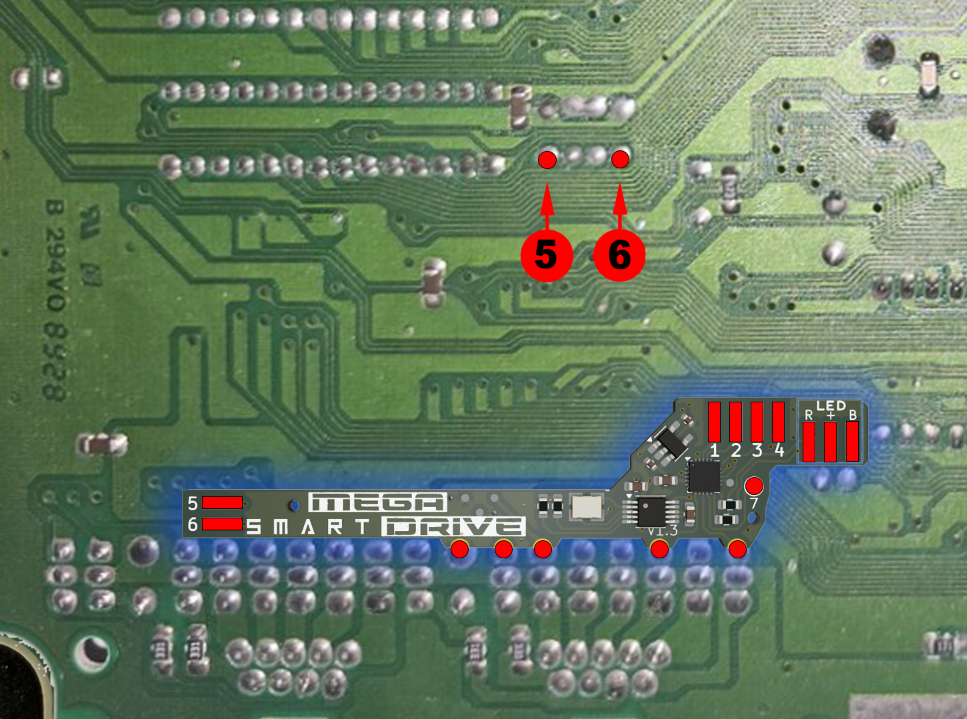

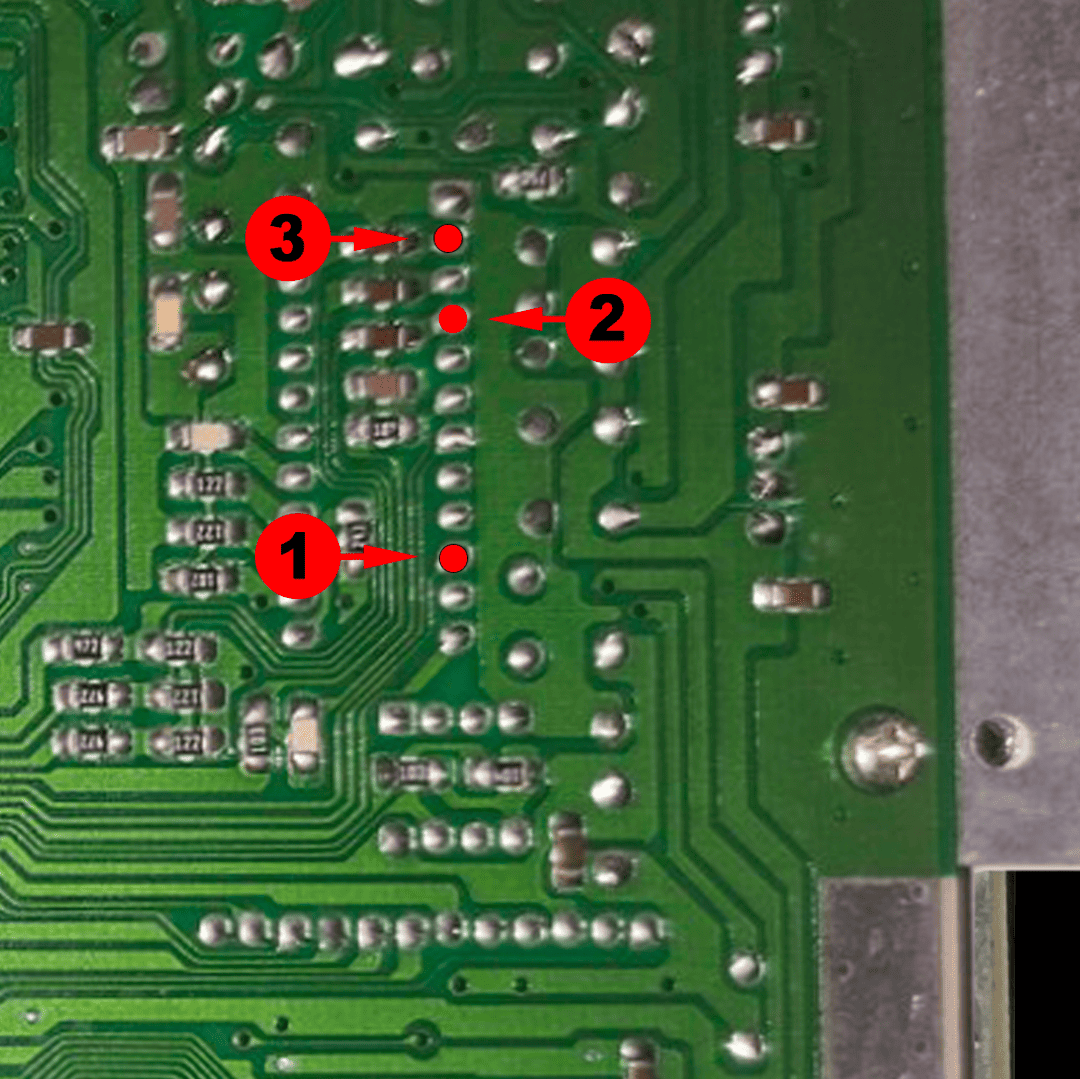

Sega Megadrive 1 - IC BD MD 5 USA - VA2 - 837-6992

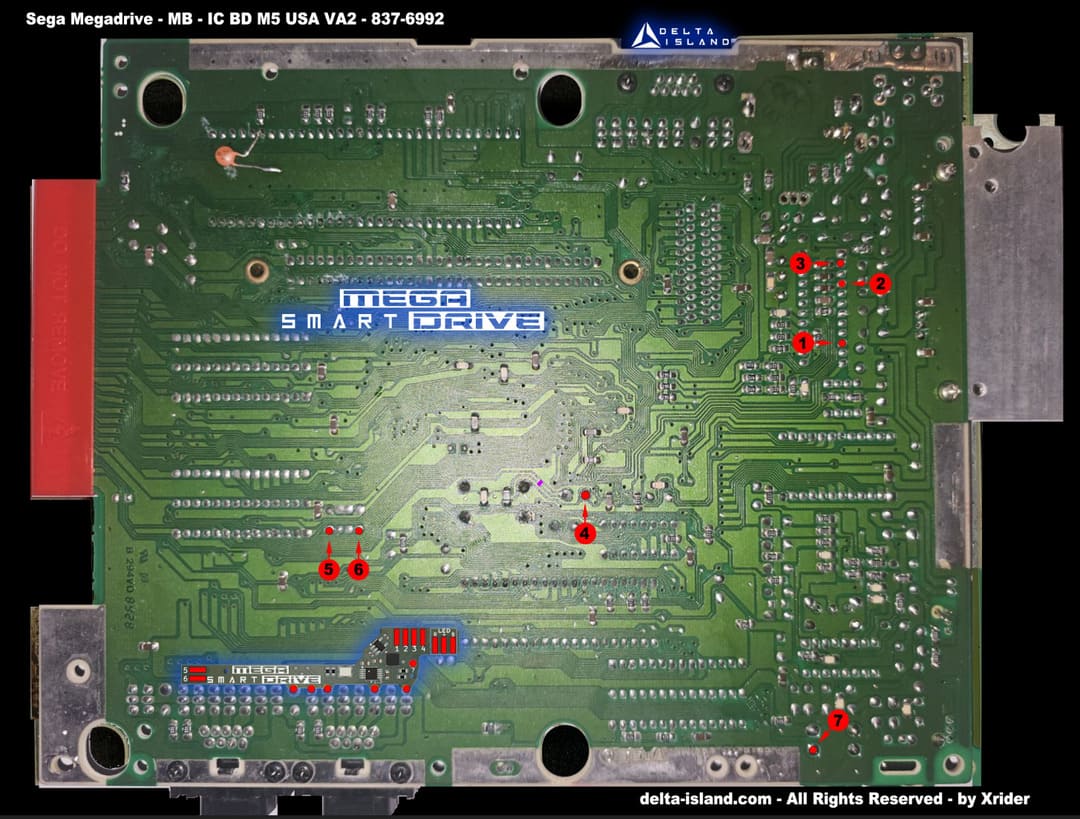

Plan d’installation dédié

• Coupez les 3 pistes signalées en violet.
• Si un condensateur est présent sur JP1 / JP2 / JP3 / JP4, déposez-le proprement.
• Positionnez ensuite Delta SmartDrive et réalisez les soudures selon les plans d'installations ci-dessous.

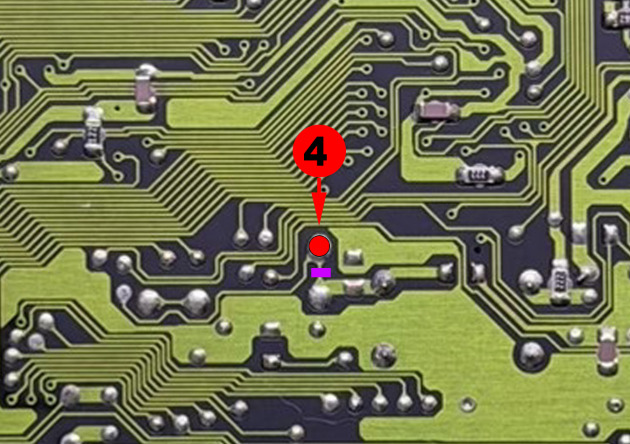

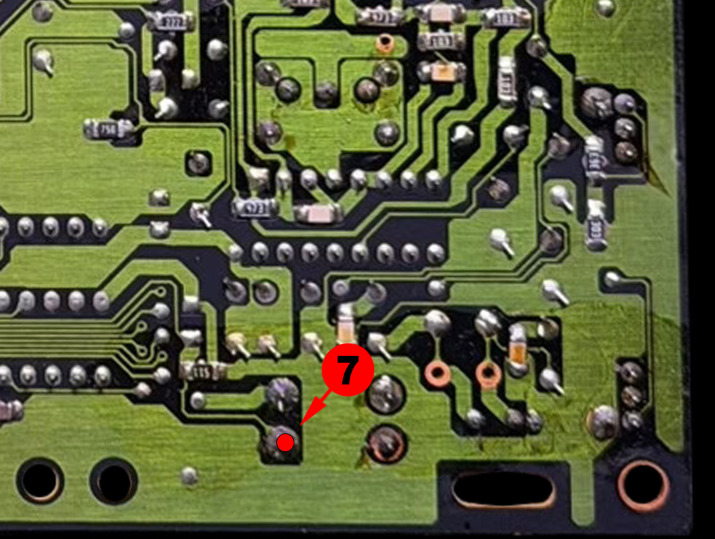

Sega Megadrive 1 - IC BD MD 5 JPN - VA4 - 171-5972-20 / 837-7138

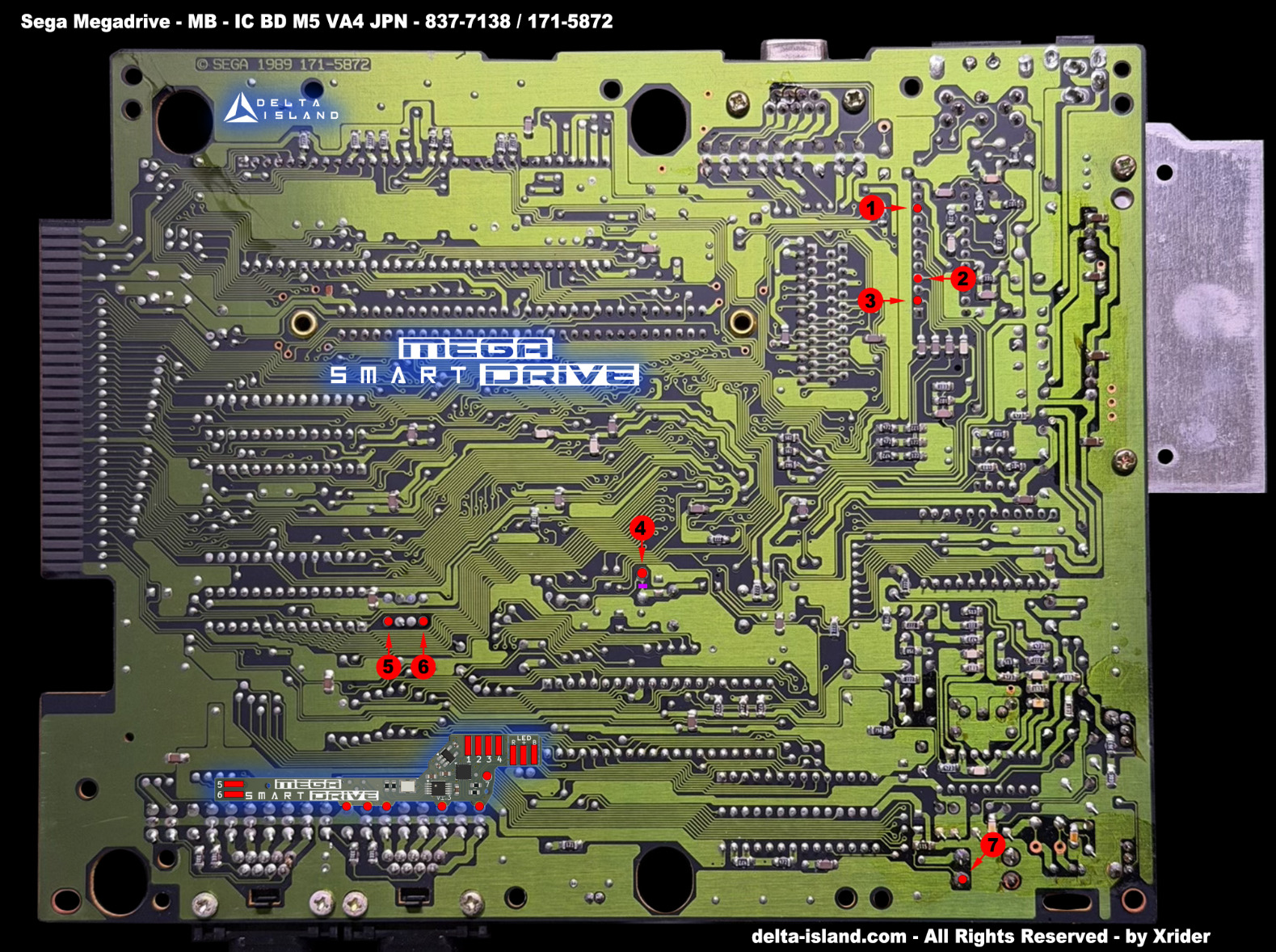

Plan d’installation dédié

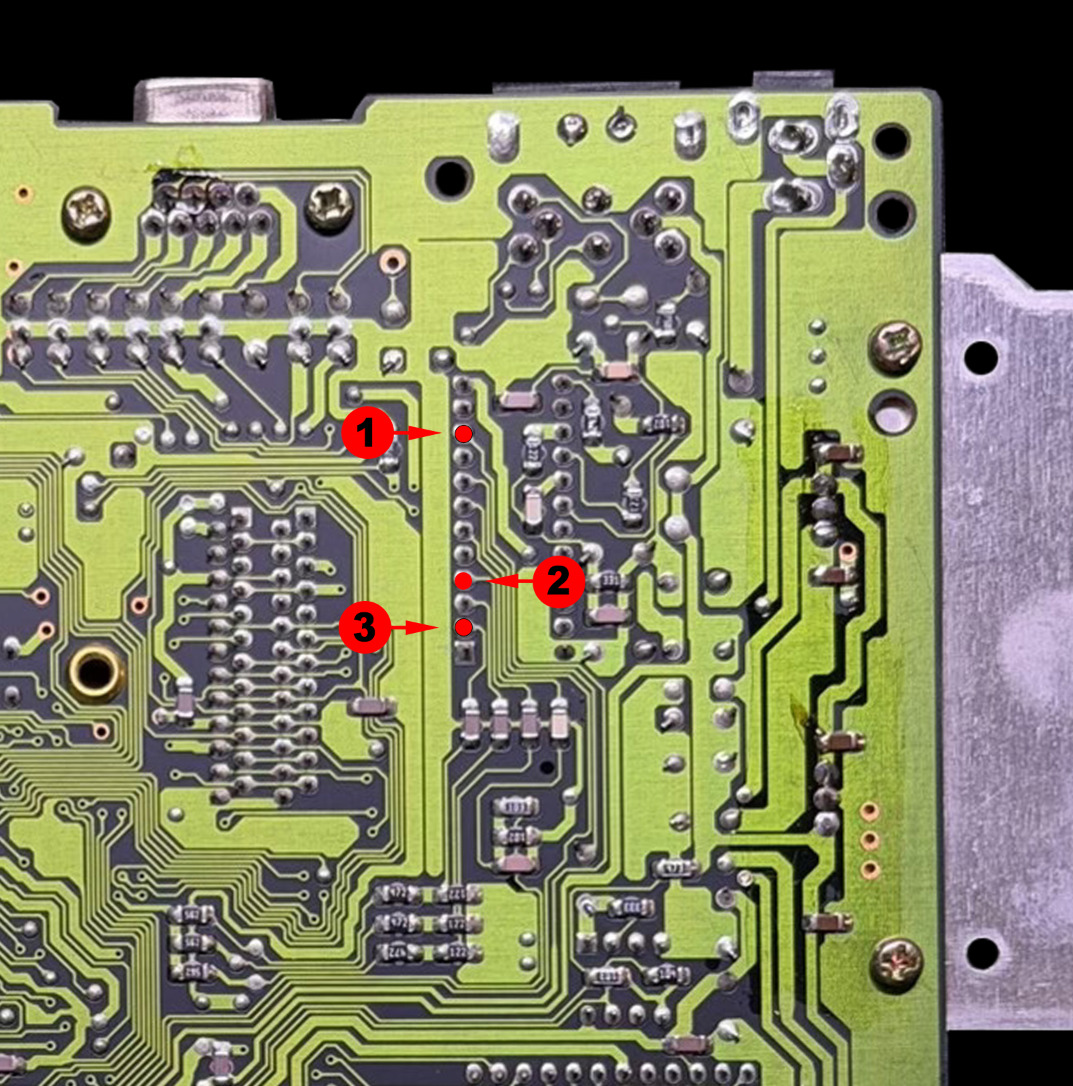

• Coupez les 3 pistes signalées en violet.

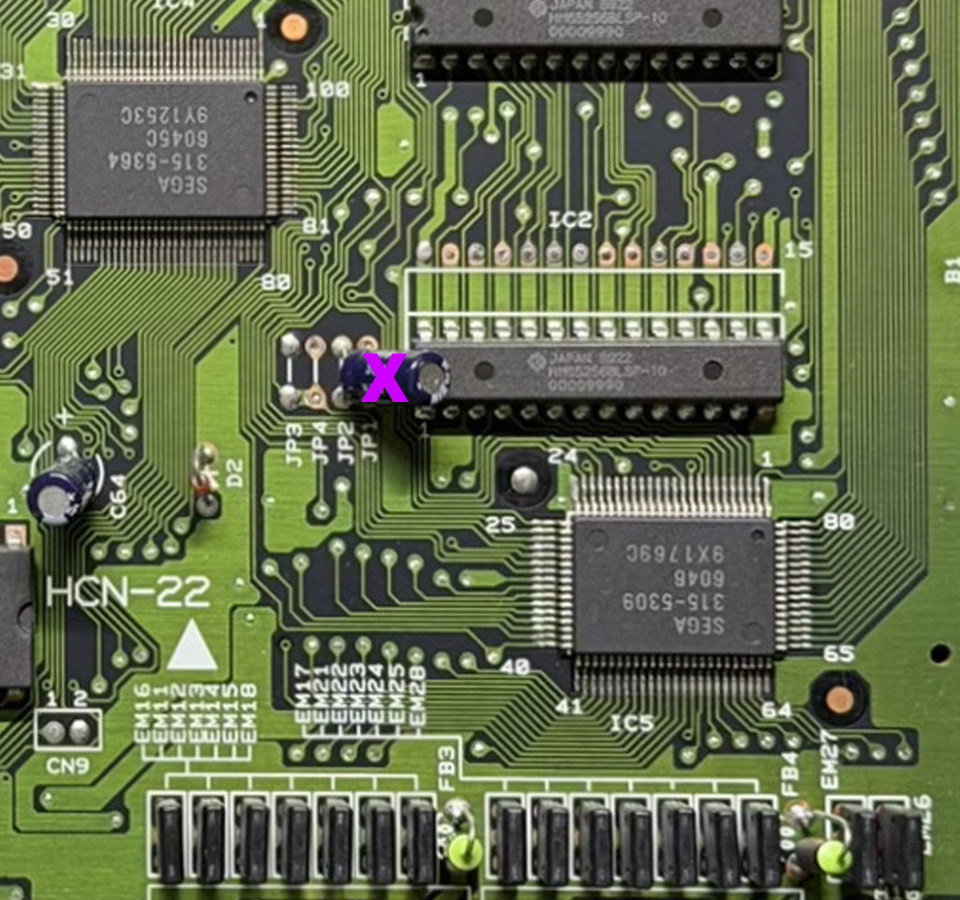

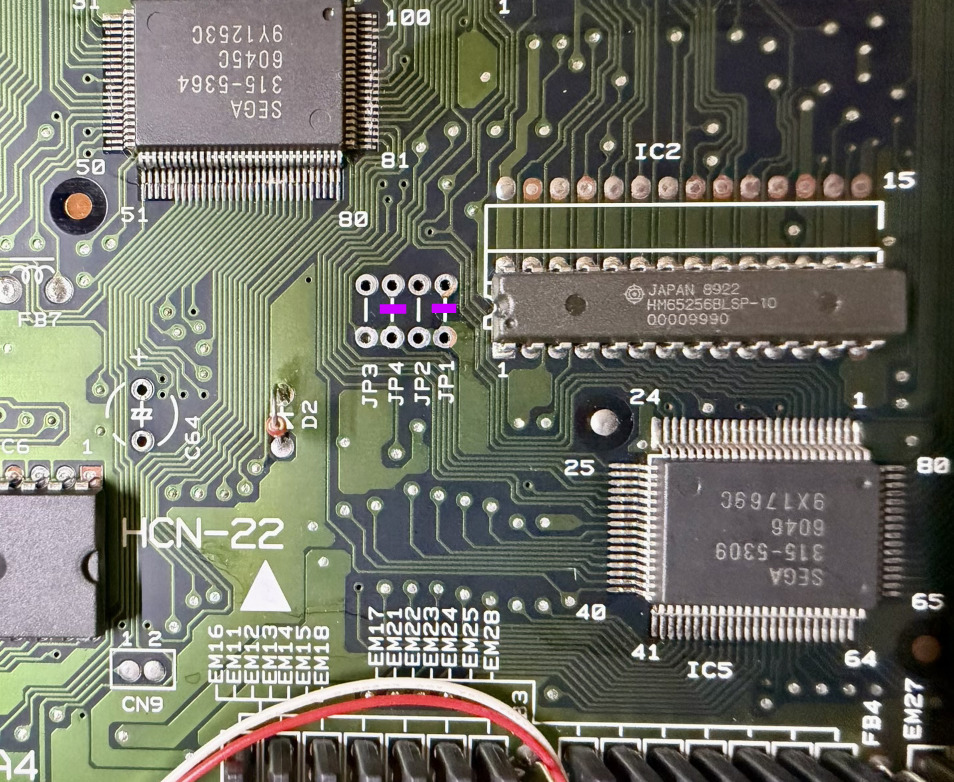

• Si un condensateur est présent sur JP1 / JP2 / JP3 / JP4, déposez-le proprement.

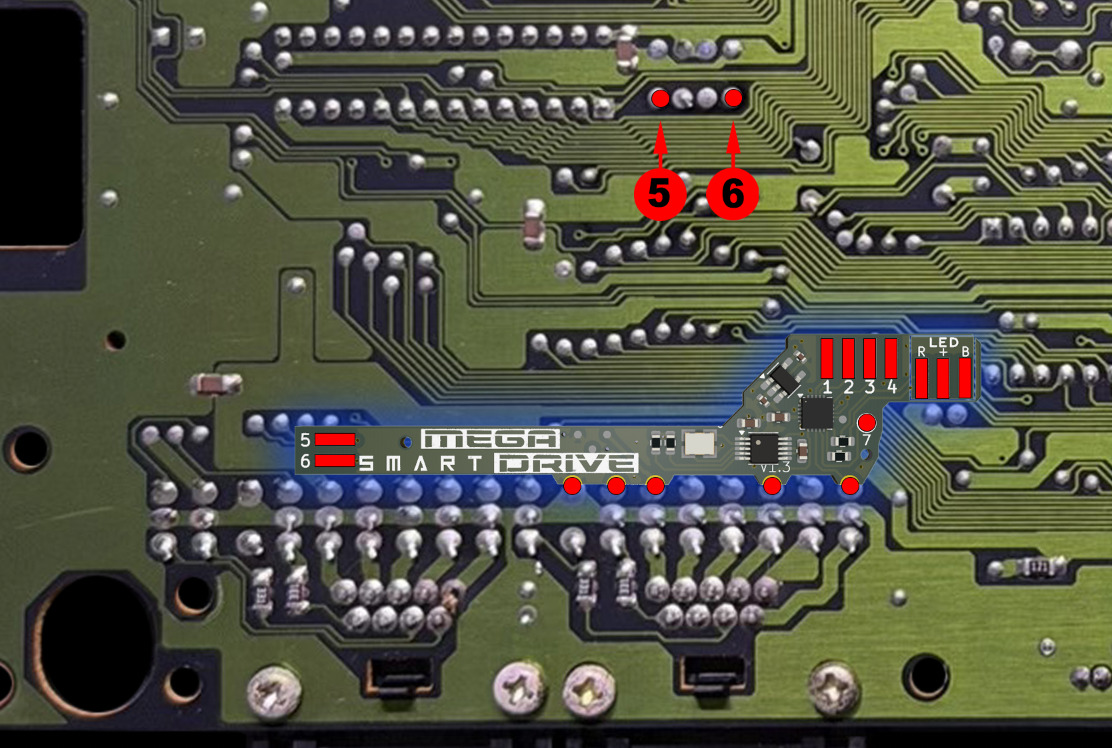

• Positionnez ensuite Delta SmartDrive et réalisez les soudures selon les plans d'installations ci-dessous.

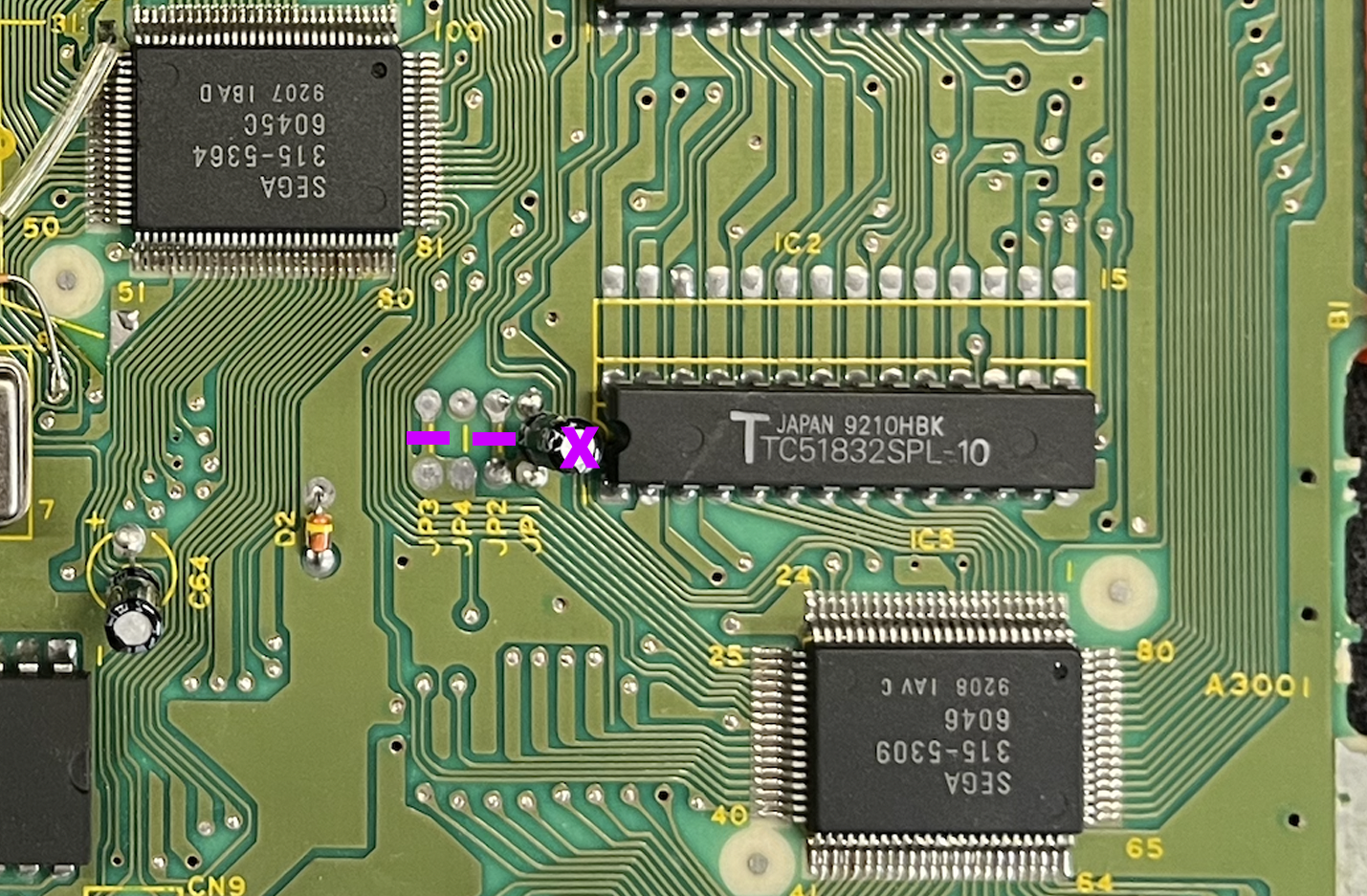

Sega Megadrive 1 - IC BD MD 5 PAL - VA4 - 171-5972-20

Plan d’installation dédié

• Coupez les 3 pistes signalées en violet.
• Si un condensateur est présent sur JP1 / JP2 / JP3 / JP4, déposez-le proprement.
• Positionnez ensuite Delta SmartDrive et réalisez les soudures selon les plans d'installations ci-dessous.

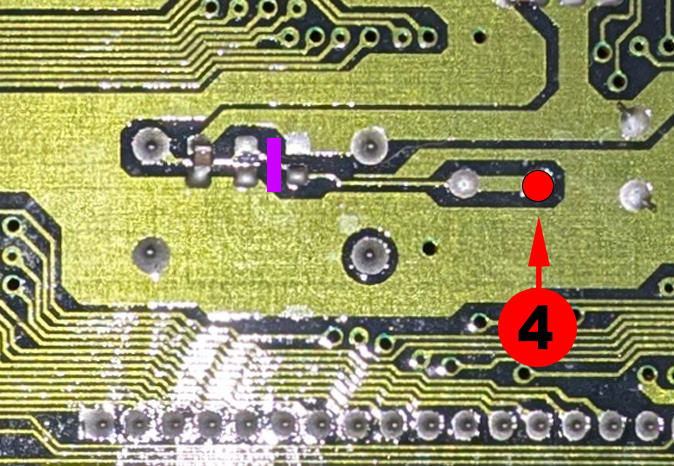

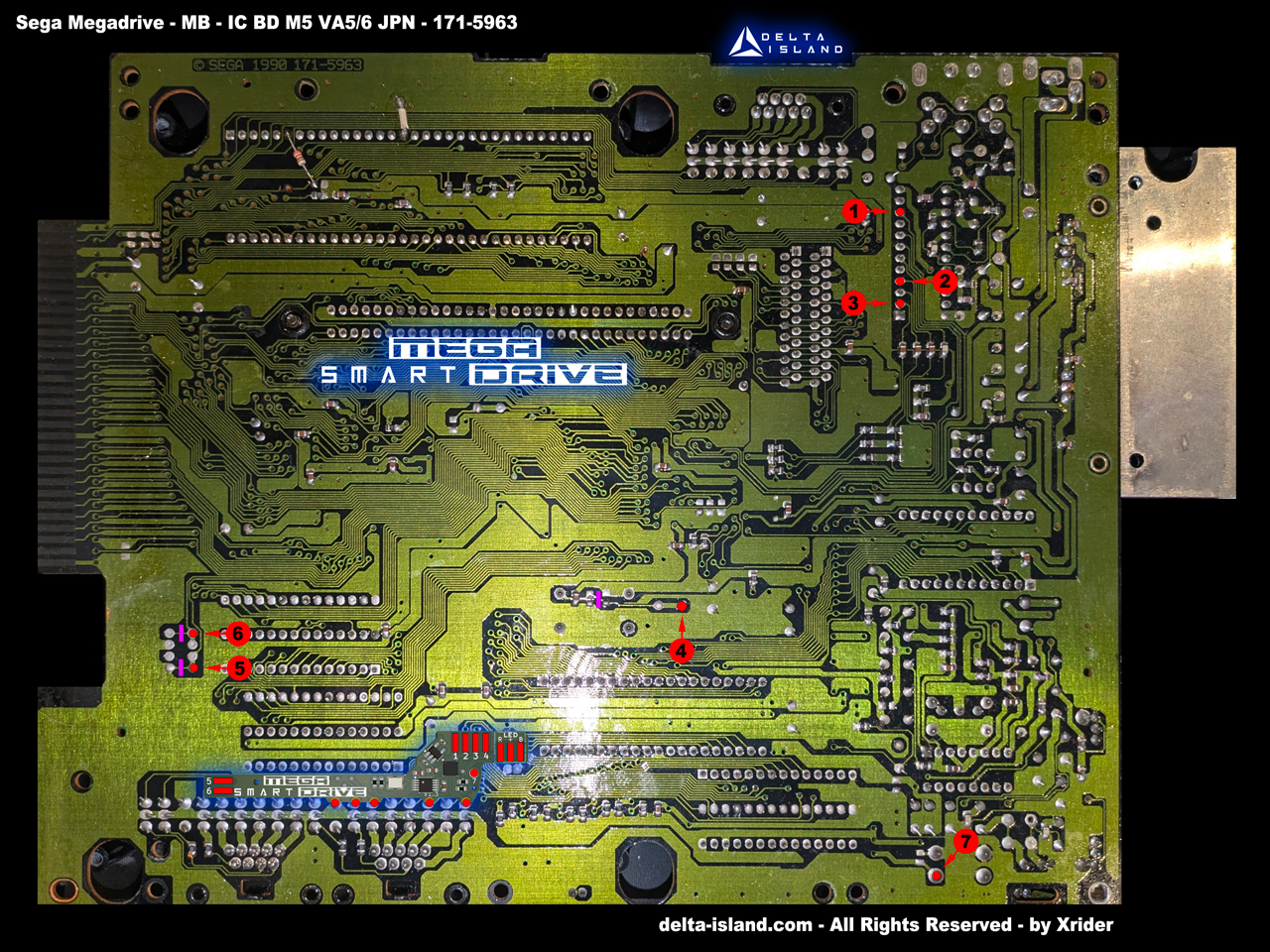

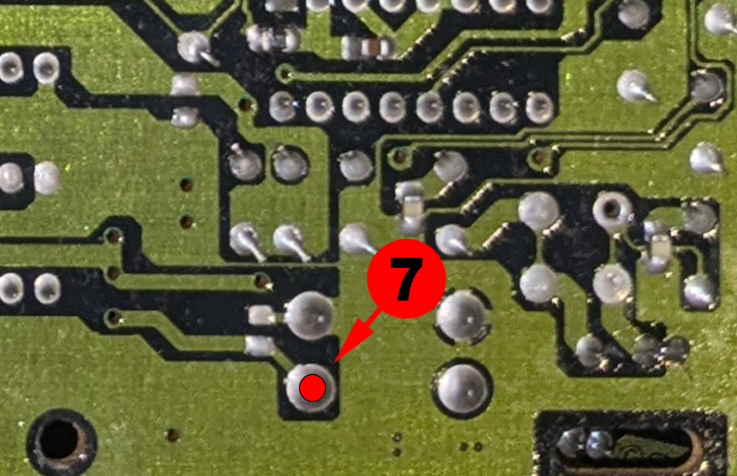

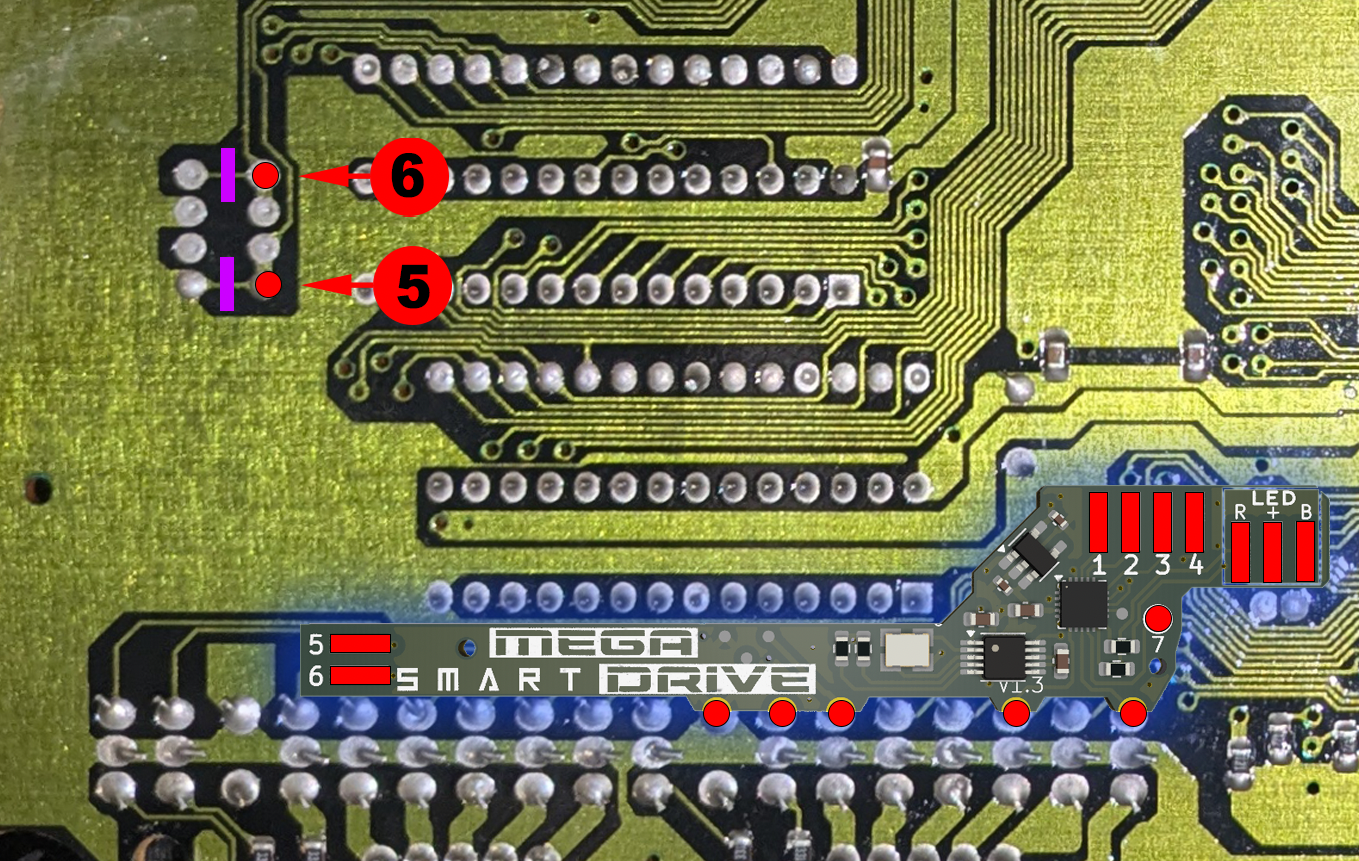

Sega Megadrive 1 - IC BD MD 5 JPN - VA5 & VA6 - 171-5963

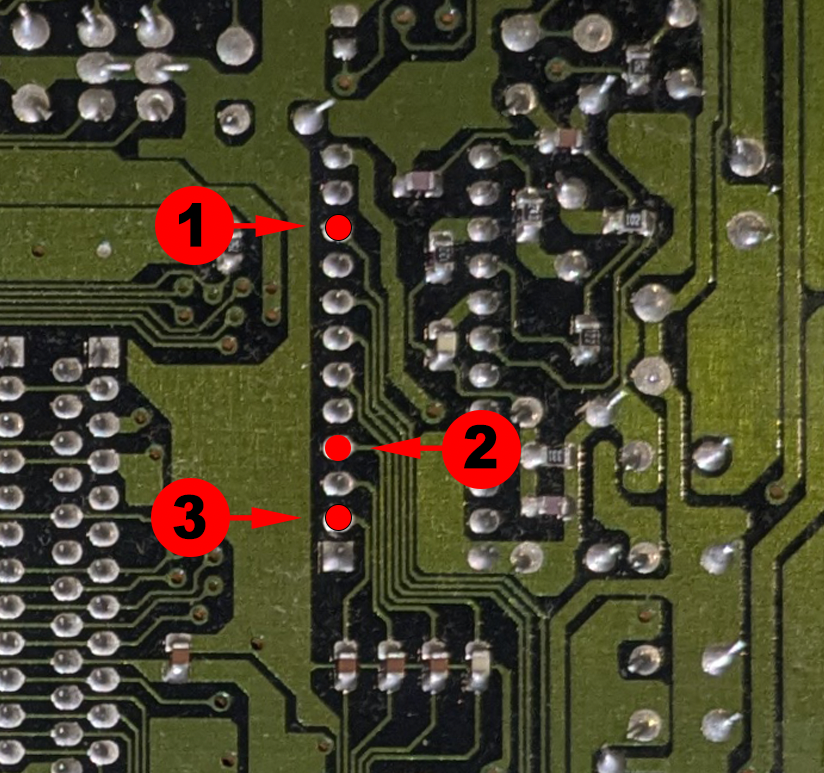

Plan d’installation dédié

• Coupez les 3 pistes signalées en violet.
• Si un condensateur est présent sur JP1 / JP2 / JP3 / JP4, déposez-le proprement.
• Positionnez ensuite Delta SmartDrive et réalisez les soudures selon les plans d'installations ci-dessous.

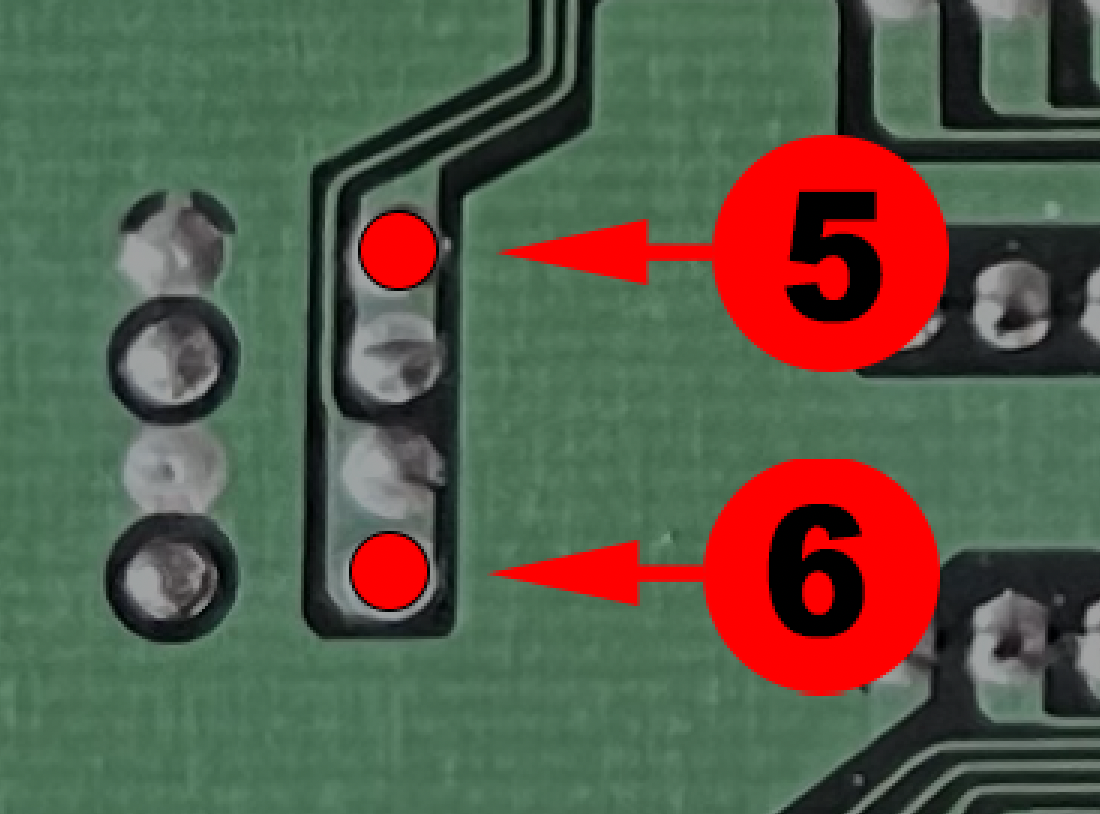

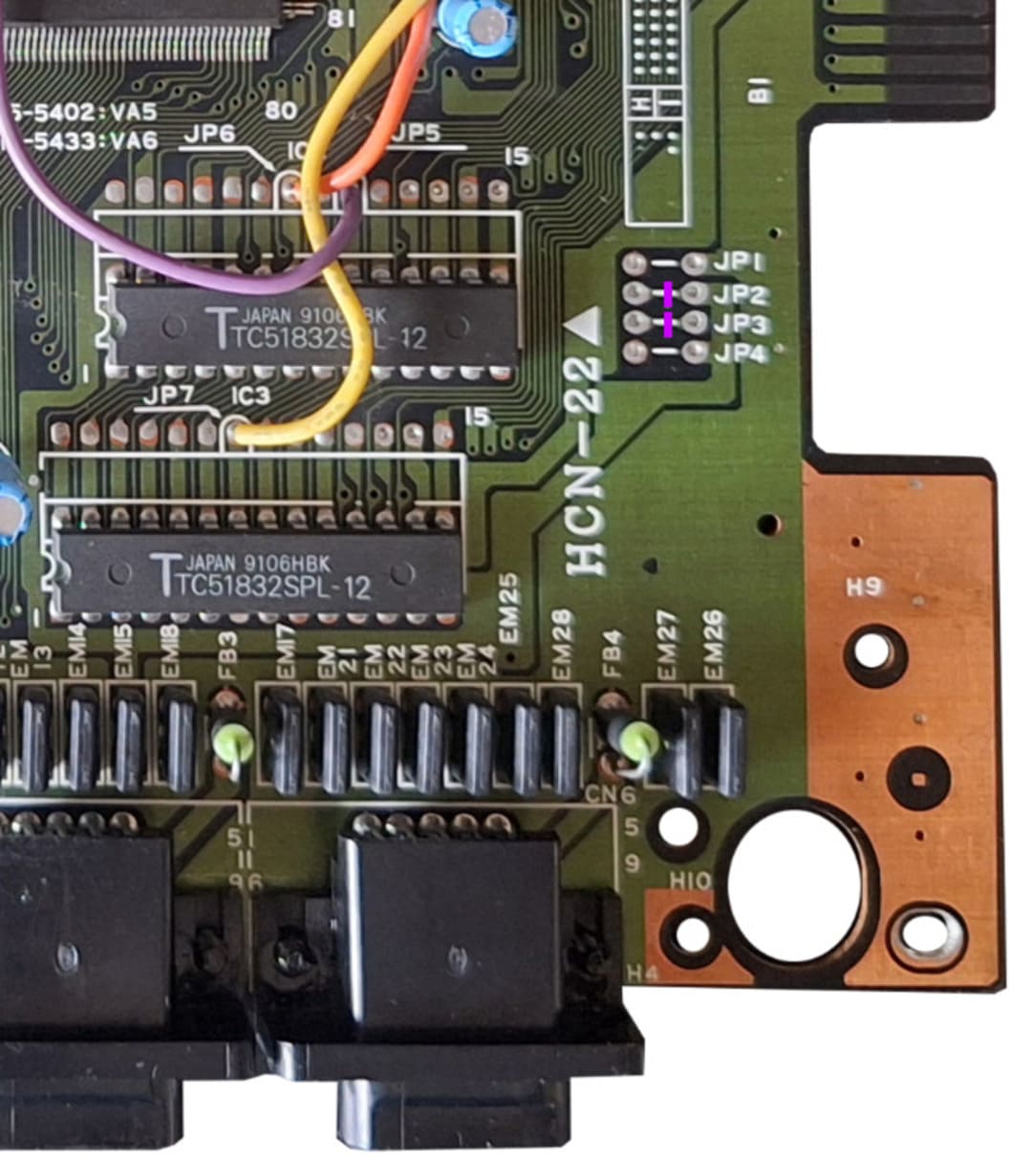

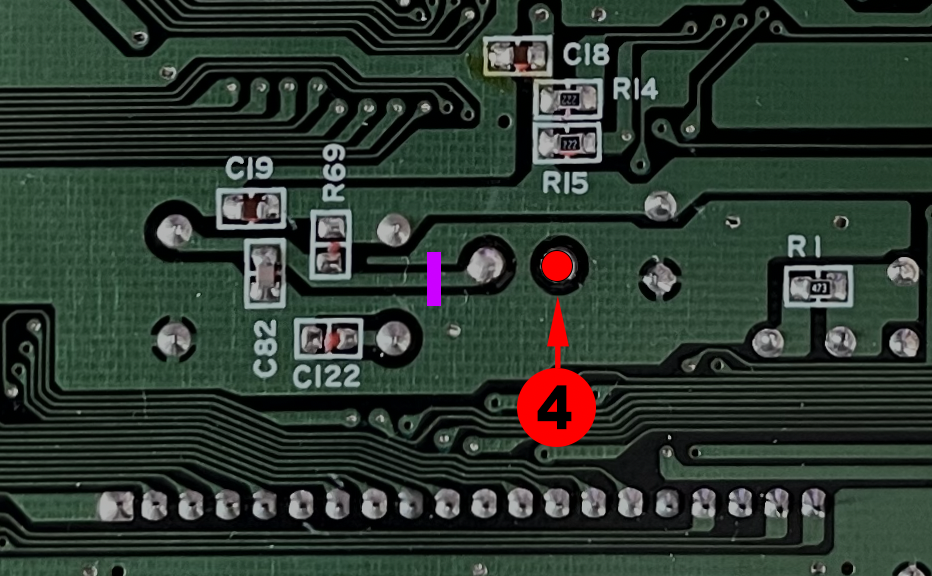

Sega Megadrive 1 - IC BD MD 5 PAL - VA5 & VA6 - 171-5963-21

Plan d’installation dédié

• Coupez les 3 pistes signalées en violet.
• Si un condensateur est présent sur JP1 / JP2 / JP3 / JP4, déposez-le proprement.
• Positionnez ensuite Delta SmartDrive et réalisez les soudures selon les plans d'installations ci-dessous.

Sega Megadrive 1 - IC BD MD 5 PAL - VA5 & VA6 - 171-5963-30

Plan d’installation dédié

• Coupez les 3 pistes signalées en violet.
• Si un condensateur est présent sur JP1 / JP2 / JP3 / JP4, déposez-le proprement.
• Positionnez ensuite Delta SmartDrive et réalisez les soudures selon les plans d'installations ci-dessous.

Sega Megadrive 1 - IC BD MD 5 JAP - VA7 - 171-6217

Plan d’installation dédié

• Coupez les 3 pistes signalées en violet.
• Positionnez ensuite Delta SmartDrive et réalisez les soudures selon les plans d'installations ci-dessous.
La version Megadrive 1 VA7 necéssite un PCB SmartDrive MD2.
 Fixez le SmartDrive MD2 avec un adhésif double face de qualité avant le câblage.

Sega Mega Drive 2 – PC BD MD2 USA – VA0 – 171-6349C-10

Plan d’installation dédié

Microsoudure avancée :
• Coupez soigneusement les 2 pistes signalées en violet.
• Si un shunt est présent en JP3 ou JP4, retirez-le.
• Déposez la self CMS FB1 indiquée sur le schéma.
• Utilisez de préférence du Kynar 30AWG et du flux.
• Fixez le SmartDrive MD2 avec un adhésif double face de qualité avant le câblage.
Méthode recommandée :
Afin d’éviter toute traction sur un point fragile :
1. Soudez d’abord le fil sur la carte SmartDrive.
2. Puis soudez l’autre extrémité sur la piste préalablement étamée.

Point 8, 9 & 10 :
Ces points nécessitent de gratter légèrement le vernis de protection afin d’exposer le cuivre.
- Étamez ensuite le point de soudure avec une petite quantité d’étain.
- L’utilisation de flux est fortement recommandée pour obtenir une soudure propre et fiable.

Point 5 :
Ce point nécessite de gratter légèrement le vernis de protection afin d’exposer la piste cuivre.
- Étamez ensuite la piste avec une petite quantité d’étain.
- L’utilisation de flux est fortement recommandée pour obtenir une soudure propre et fiable.

Sega Mega Drive 2 – PC BD MD2 PAL – VA0 – 171-6349A-21

Plan d’installation dédié

Microsoudure avancée :
• Coupez soigneusement les 2 pistes signalées en violet.
• Si un shunt est présent en JP3 ou JP4, retirez-le.
• Déposez la self CMS FB1 si indiquée sur le schéma.
• Utilisez de préférence du Kynar 30AWG et du flux.
• Fixez le SmartDrive MD2 avec un adhésif double face de qualité avant le câblage.
Méthode recommandée :
Afin d’éviter toute traction sur un point fragile :
1. Soudez d’abord le fil sur la carte SmartDrive.
2. Puis soudez l’autre extrémité sur la piste préalablement étamée.

Point 8, 9 & 10 :
Ces points nécessitent de gratter légèrement le vernis de protection afin d’exposer le cuivre.
- Étamez ensuite le point de soudure avec une petite quantité d’étain.
- L’utilisation de flux est fortement recommandée pour obtenir une soudure propre et fiable.

Point 5 :
Ce point nécessite de gratter légèrement le vernis de protection afin d’exposer la piste cuivre.
- Étamez ensuite la piste avec une petite quantité d’étain.
- L’utilisation de flux est fortement recommandée pour obtenir une soudure propre et fiable.

Sega Mega Drive 2 – PC BD MD2 JAP – VA1 – 171-6534A

Plan d’installation dédié

Microsoudure avancée :
• Coupez soigneusement les 2 pistes signalées en violet.
• Si un shunt est présent en JP3 ou JP4, retirez-le.
• Utilisez de préférence du Kynar 30AWG et du flux.
• Fixez le SmartDrive MD2 avec un adhésif double face de qualité avant le câblage.
Méthode recommandée :
Afin d’éviter toute traction sur un point fragile :
1. Soudez d’abord le fil sur la carte SmartDrive.
2. Puis soudez l’autre extrémité sur la piste préalablement étamée.

Point 8, 9 & 10 :
Ces points nécessitent de gratter légèrement le vernis de protection afin d’exposer le cuivre.
- Étamez ensuite le point de soudure avec une petite quantité d’étain.
- L’utilisation de flux est fortement recommandée pour obtenir une soudure propre et fiable.

Point 5 :
Ce point nécessite de gratter légèrement le vernis de protection afin d’exposer la piste cuivre.
- Étamez ensuite la piste avec une petite quantité d’étain.
- L’utilisation de flux est fortement recommandée pour obtenir une soudure propre et fiable.

Sega Mega Drive 2 – PC BD MD2 USA – VA1 – 171-6534A-11

Plan d’installation dédié

Microsoudure avancée :
• Coupez soigneusement les 2 pistes signalées en violet.
• Si un shunt est présent en JP3 ou JP4, retirez-le.
• Déposez la self CMS FB1 si indiquée sur le schéma.
• Utilisez de préférence du Kynar 30AWG et du flux.
• Fixez le SmartDrive MD2 avec un adhésif double face de qualité avant le câblage.
Méthode recommandée :
Afin d’éviter toute traction sur un point fragile :
1. Soudez d’abord le fil sur la carte SmartDrive.
2. Puis soudez l’autre extrémité sur la piste préalablement étamée.

Point 8, 9 & 10 :
Ces points nécessitent de gratter légèrement le vernis de protection afin d’exposer le cuivre.
- Étamez ensuite le point de soudure avec une petite quantité d’étain.
- L’utilisation de flux est fortement recommandée pour obtenir une soudure propre et fiable.

Point 5 :
Ce point nécessite de gratter légèrement le vernis de protection afin d’exposer la piste cuivre.
- Étamez ensuite la piste avec une petite quantité d’étain.
- L’utilisation de flux est fortement recommandée pour obtenir une soudure propre et fiable.

Sega Mega Drive 2 – PC BD MD2 PAL – VA1 – 171-6534A-21

Plan d’installation dédié

Microsoudure avancée :
• Coupez soigneusement les 2 pistes signalées en violet.
• Si un shunt est présent en JP3, retirez-le.
• Déposez la self CMS FB1 si indiquée sur le schéma.
• Utilisez de préférence du Kynar 30AWG et du flux.
• Fixez le SmartDrive MD2 avec un adhésif double face de qualité avant le câblage.
Méthode recommandée :
Afin d’éviter toute traction sur un point fragile :
1. Soudez d’abord le fil sur la carte SmartDrive.
2. Puis soudez l’autre extrémité sur la piste préalablement étamée.

Point 8, 9 & 10 :
Ces points nécessitent de gratter légèrement le vernis de protection afin d’exposer le cuivre.
- Étamez ensuite le point de soudure avec une petite quantité d’étain.
- L’utilisation de flux est fortement recommandée pour obtenir une soudure propre et fiable.

Point 5 :
Ce point nécessite de gratter légèrement le vernis de protection afin d’exposer la piste cuivre.
- Étamez ensuite la piste avec une petite quantité d’étain.
- L’utilisation de flux est fortement recommandée pour obtenir une soudure propre et fiable.

Sega Mega Drive 2 – PC BD MD2 USA – VA1.8 – 171-6534B

Plan d’installation dédié

Microsoudure avancée :
• Coupez soigneusement les 2 pistes signalées en violet.
• Si un shunt est présent en JP3 ou JP4, retirez-le.
• Déposez la self CMS FB1 si indiquée sur le schéma.
• Utilisez de préférence du Kynar 30AWG et du flux.
• Fixez le SmartDrive MD2 avec un adhésif double face de qualité avant le câblage.
Méthode recommandée :
Afin d’éviter toute traction sur un point fragile :
1. Soudez d’abord le fil sur la carte SmartDrive.
2. Puis soudez l’autre extrémité sur la piste préalablement étamée.

Point 8, 9 & 10 :
Ces points nécessitent de gratter légèrement le vernis de protection afin d’exposer le cuivre.
- Étamez ensuite le point de soudure avec une petite quantité d’étain.
- L’utilisation de flux est fortement recommandée pour obtenir une soudure propre et fiable.

Point 5 :
Ce point nécessite de gratter légèrement le vernis de protection afin d’exposer la piste cuivre.
- Étamez ensuite la piste avec une petite quantité d’étain.
- L’utilisation de flux est fortement recommandée pour obtenir une soudure propre et fiable.

Sega Mega Drive 2 – PC BD MD2 PAL – VA1.8 – 171-6534B-20 - 171-6534B-21

Plan d’installation dédié

Microsoudure avancée :
• Coupez soigneusement les 2 pistes signalées en violet.
• Si un shunt est présent en JP3 ou JP4, retirez-le.
• Déposez la self CMS FB1 si indiquée sur le schéma.
• Utilisez de préférence du Kynar 30AWG et du flux.
• Fixez le SmartDrive MD2 avec un adhésif double face de qualité avant le câblage.

Méthode recommandée :
Afin d’éviter toute traction sur un point fragile :
1. Soudez d’abord le fil sur la carte SmartDrive.
2. Puis soudez l’autre extrémité sur la piste préalablement étamée.

Point 8, 9 & 10 :
Ces points nécessitent de gratter légèrement le vernis de protection afin d’exposer le cuivre.
- Étamez ensuite le point de soudure avec une petite quantité d’étain.
- L’utilisation de flux est fortement recommandée pour obtenir une soudure propre et fiable.

Point 5 :
Ce point nécessite de gratter légèrement le vernis de protection afin d’exposer la piste cuivre.
- Étamez ensuite la piste avec une petite quantité d’étain.
- L’utilisation de flux est fortement recommandée pour obtenir une soudure propre et fiable.

Sega Mega Drive 2 – PC BD MD2 PAL – VA3 – 171-6615F-10

Plan d’installation dédié

Microsoudure avancée :
• Coupez soigneusement les 2 pistes signalées en violet.
• Déposez la self CMS FB1 si indiquée sur le schéma.
• Utilisez de préférence du Kynar 30AWG et du flux.
• Grattez puis étamez les points/pistes marqués avant soudure.
• Fixez le SmartDrive MD2 avec un adhésif double face de qualité avant le câblage.
Méthode recommandée :
Afin d’éviter toute traction sur un point fragile :
1. Soudez d’abord le fil sur la carte SmartDrive.
2. Puis soudez l’autre extrémité sur la piste préalablement étamée.

Point 8, 9 & 10 :
Ces points nécessitent de gratter légèrement le vernis de protection afin d’exposer le cuivre.
- Étamez ensuite le point de soudure avec une petite quantité d’étain.
- L’utilisation de flux est fortement recommandée pour obtenir une soudure propre et fiable.

Sega Mega Drive 2 – PC BD MD2 JPN - USA - PAL – VA4 – 171-7229B-11 -31

Plan d’installation dédié

Microsoudure avancée :
• Déposez les composants R32, R33 et FB1 indiqués sur le schéma.
• Utilisez de préférence du Kynar 30AWG et du flux.
• Fixez le SmartDrive MD2 avec un adhésif double face de qualité avant le câblage.

Méthode recommandée :
Afin d’éviter toute traction sur un point fragile :
1. Soudez d’abord le fil sur la carte SmartDrive.
2. Puis soudez l’autre extrémité sur la piste préalablement étamée.

Point 8, 9 & 10 :
Ces points nécessitent de gratter légèrement le vernis de protection afin d’exposer le cuivre.
- Étamez ensuite le point de soudure avec une petite quantité d’étain.
- L’utilisation de flux est fortement recommandée pour obtenir une soudure propre et fiable.

🎮 4 - Fonctionnement de Delta SmartDrive

Une fois le Delta SmartDrive installé, votre console Sega Megadrive / Genesis devient capable de gérer facilement les régions PAL / USA / JAP ainsi que les fréquences 50Hz / 60Hz. Le changement de mode peut s’effectuer soit via la manette Player 1, soit via le bouton RESET de la console.

4.1 - Changement de région (PAL / USA / JAP) et de fréquence (50Hz / 60Hz) via la manette

1. Insérez une cartouche de jeu et allumez la console.
2. À l’aide de la manette Player 1, maintenez A + B + C + START pendant environ 3 secondes.
3. Une bande de couleur apparaît à l’écran en superposition, ainsi que la couleur de la LED si celle-ci est installée.
4. Les couleurs défilent selon le mode actif :

ROUGE = PAL / 50Hz

BLEU = USA / 60Hz

VIOLET = JAP / 60Hz

5. Relâchez les boutons lorsque la couleur souhaitée s’affiche.
6. À chaque démarrage de la console, la bande de couleur de région vous indique brièvement le mode actuellement actif.

Rappel : un état fixe ou clignotant de la bande de couleur permet d’indiquer le mode Normal ou Overclock (voir chapitre 4.3 si activé sur votre version).

Commande manette : maintenez A + B + C + START pendant 3 secondes.

4.2 - Sélection des régions PAL / USA / JAP et fréquences 50Hz / 60Hz via le bouton RESET

1. Insérez une cartouche de jeu et allumez la console.
2. Maintenez le bouton RESET de la console pendant environ 3 secondes.
3. Une bande de couleur apparaît à l’écran en superposition, ainsi que la couleur de la LED si celle-ci est installée.
4. Les couleurs changent alors selon le mode sélectionné :

ROUGE = PAL / 50Hz

BLEU = USA / 60Hz

VIOLET = JAP / 60Hz

5. Relâchez le bouton RESET lorsque la couleur souhaitée s’affiche.
6. À chaque redémarrage, la bande de couleur rappelle brièvement le mode de région actif.

Astuce : cette méthode est idéale si vous souhaitez changer rapidement de région sans utiliser la combinaison de touches sur la manette.

Commande console : maintenez le bouton RESET pendant 3 secondes.

4.3 - In-Game Reset (IGR)

1. Insérez une cartouche de jeu et allumez la console.
2. Pendant le jeu, utilisez la manette Player 1.
3. Maintenez la combinaison Flèche BAS + A + B + C + START pendant environ 3 secondes.
4. La console redémarre automatiquement.

Pratique : cette fonction permet de redémarrer rapidement la console sans avoir à utiliser le bouton physique, ce qui améliore nettement le confort d’utilisation au quotidien.

In-Game Reset : maintenez BAS + A + B + C + START pendant 3 secondes.

❓ FAQ – Questions fréquentes

Je passe de PAL à NTSC en cours de jeu et j’observe des bugs ou ralentissements. Est-ce normal ?

Oui. Certains jeux supportent mal un changement de fréquence à chaud. Il est recommandé d’éteindre puis de rallumer la console après avoir sélectionné le mode désiré. Le Mega SmartDrive mémorise la dernière configuration utilisée.

Pourquoi la fonction Overclock n’a-t-elle pas été conservée ?

La fonction a bien été développée, mais elle a été désactivée à cause d’incompatibilités observées sur certaines révisions de cartes mères. Le choix a été fait de privilégier la stabilité globale.

Une bande colorée apparaît au démarrage, au-dessus du message TMSS. Est-ce normal ?

Oui. Cette bande informe brièvement de la région / fréquence active au démarrage.

J’utilise la LED bicolore. Puis-je désactiver l’OSD ?

Oui. Il suffit de retirer les fils 1, 2 et 3 comme indiqué dans les plans d’installation.

Le menu s’affiche bien via Reset, mais la console redémarre aussi. Est-ce normal ?

Oui. La piste RESET de la carte mère n’a volontairement pas été coupée afin de préserver l’intégrité de la console. Le redémarrage simultané est donc un comportement attendu.

🎨 Absence de barre de couleur avec un câble RVB modifié

Je n’ai pas la barre de couleur avec un adaptateur RVB PAL FRA modifié sur console NTSC. Est-ce normal ?
Oui, c’est tout à fait normal. Une adaptation supplémentaire du câble / adaptateur est nécessaire pour retrouver un affichage correct.

Pourquoi ce problème apparaît-il ?
Lorsque vous utilisez un adaptateur RVB PAL FRA modifié sur une console NTSC (JPN ou USA), le signal vidéo n’est pas entièrement compatible. Même après modification classique (coupure de piste + bypass de synchronisation PAL), il peut rester un conflit empêchant l’affichage correct de la barre de couleur.

Solution :
Pour corriger ce comportement, il est nécessaire de :

• Conserver la modification existante (bypass synchro PAL)
• Ajouter une coupure de piste supplémentaire sur l’adaptateur
• Suivre précisément le point indiqué sur le schéma ci-dessous

Cette modification permet de rétablir un signal correct et de retrouver la barre de couleur à l’écran.

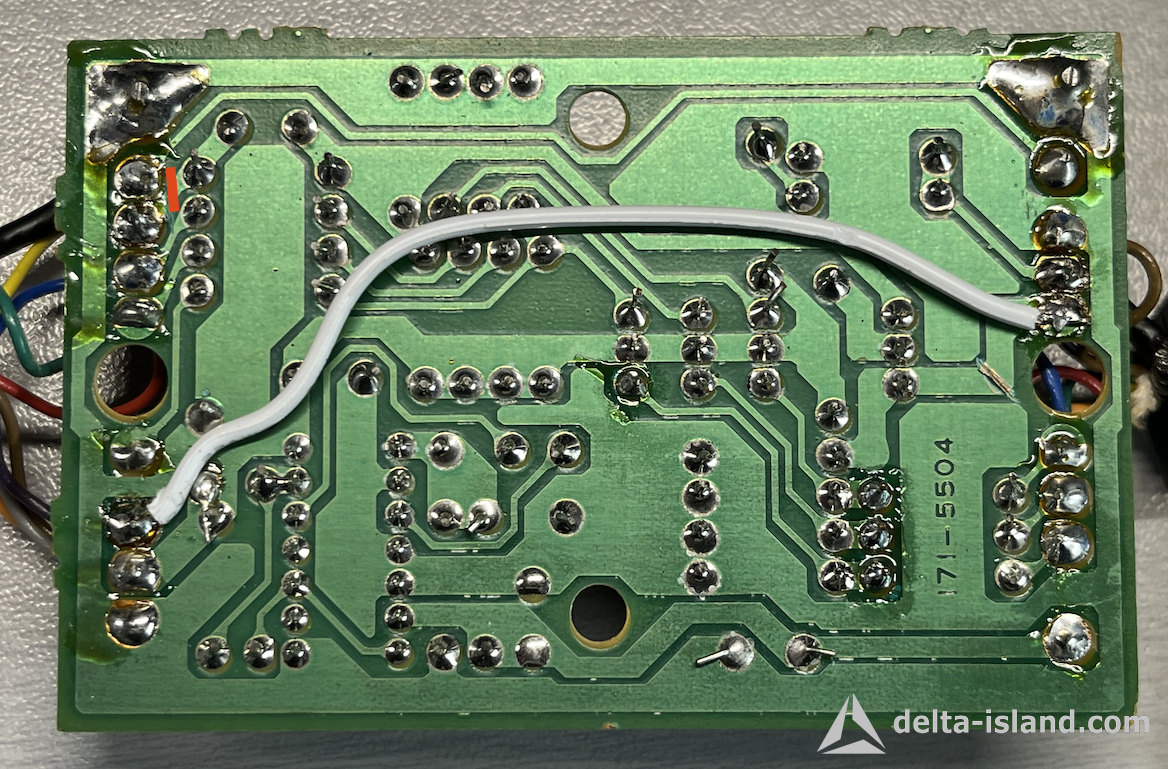

Zone rouge : piste à couper pour corriger l’affichage RVB sur console NTSC.
