Delta PSNee QSB – Guide d’installation
Ce tutoriel a pour but de vous guider pas à pas lors de l’installation de la puce Delta PSNee QSB sur votre console PlayStation ou PSone. La gamme Delta PSNee QSB couvre toutes les révisions carte mère (PU-7 → PU-23 + PM-41 / PM-41(2)) via plusieurs QSB dédiés.
🧩 QSB sans fils 🕵️ Mode furtif (Stealth) 🌍 Imports + CD-R 🧠 PSNee code optimisé
🛒 Disponible dans le Delta Store : Delta PSNee QSB Modchip PS1
Choisissez la version QSB correspondant à votre révision de carte mère (PU-7 à PU-23, PM-41 / PM-41(2)). Idéal pour une installation rapide, propre et fiable.
Astuce : une fois votre carte mère identifiée (PU/PM), prenez la QSB dédiée pour éviter toute erreur.
À retenir
✅
Difficulté
Niveau 1 (QSB), mais exige une soudure propre.
Niveau 1 (QSB), mais exige une soudure propre.
⚡
Sécurité
Toujours hors tension + décharge condensateurs.
Toujours hors tension + décharge condensateurs.
🧬
Étape clé
Identifier la carte mère (PU/PM) avant achat/pose.
Identifier la carte mère (PU/PM) avant achat/pose.
Vidéo : https://www.youtube.com/watch?v=AqjenA1qFDI
🔒 Consignes de sécurité importantes
⚠️ Intervention hors tension OBLIGATOIRE
• Débranchez totalement la console (alimentation + câbles).
• Appuyez sur Power (console débranchée) pour aider à vider les charges résiduelles.
• Attendez ~2 heures (minimum) pour la décharge des condensateurs.
• Ne travaillez jamais console alimentée.
• Appuyez sur Power (console débranchée) pour aider à vider les charges résiduelles.
• Attendez ~2 heures (minimum) pour la décharge des condensateurs.
• Ne travaillez jamais console alimentée.
✨ Features – Pourquoi Delta PSNee QSB ?
Installation simplifiée
- Installation facile, rapide et sans fils (QSB)
- Pas besoin de plan d’installation filaire complexe
- Pose propre et reproductible
Compatibilité & usages
- Lecture des imports*
- Lecture des CD-R backup
- Couverture de toutes les révisions via plusieurs QSB
*Note : certaines PS1 NTSC J (JPN SCPH-3000+) ont une sécurité supplémentaire (voir bloc “JPN” plus bas).
Stealth / Furtif
- Puce furtive, compatible avec les jeux “anti-modchip” (ex : Dino Crisis JPN)
- SCEX déclenché selon la position optique + mode SLEEP
- Microcontrôleur dernière génération (20 MHz)
🧰 Matériel nécessaire
- Delta PSNee QSB (version adaptée à votre carte mère)
- Tournevis cruciforme
- Fer à souder (panne fine recommandée)
- Étain (électronique)
- (Recommandé) Flux + loupe / microscope
🌍 Compatibilité PlayStation / PSone
La gamme Delta PSNee QSB couvre les consoles PlayStation / PSone suivantes (toutes régions) :
Note NTSC J (JPN SCPH-3000+) : certaines consoles japonaises disposent d’une sécurité supplémentaire. Pour lire les imports, installez une Delta PSNee QSB et suivez ce tutoriel : CD Boot "ImportPlayer Light - JPN"
Alternative : Delta PSNee QSB + Action Replay (toutes versions, avec ou sans Unlock CDROM).
Alternative : Delta PSNee QSB + Action Replay (toutes versions, avec ou sans Unlock CDROM).
✅ 1 - Identifier votre console PlayStation
Repérez l’étiquette sous votre console et notez le modèle (ex : SCPH-7502). Cette info est utile, mais pour choisir la bonne QSB, il faut confirmer la révision de carte mère (PU/PM).
Conseil : notez le modèle, puis passez à l’étape 3 pour identifier précisément votre carte mère.
Étiquette située sous la console (exemple).
🔧 2 - Démontage de la console PlayStation
⚠️ ATTENTION – Sécurité électrique
Débranchez toutes les prises, appuyez sur Power, puis laissez la console au repos ~2 heures pour permettre la décharge complète des condensateurs. Ne touchez pas au bloc d’alimentation interne.
🎥 Vidéos de démontage (selon modèle)
• SCPH-100X / 3X00 / 5000 : https://www.youtube.com/watch?v=2r-CYOSpK60
• SCPH-55XX : https://www.youtube.com/watch?v=60c8RCtIHcM
• SCPH-700X : https://www.youtube.com/watch?v=qwIF1dMs4NI
• SCPH-750X : https://www.youtube.com/watch?v=YYdv0yaCf2I
• SCPH-900X : https://www.youtube.com/watch?v=S-FjMUm2Gog
Objectif : accéder à la carte mère. Vous n’avez pas besoin de démonter l’alimentation, merci de ne pas y toucher.
🧭 3 - Identifier votre carte mère (PU / PM)
Une fois la console ouverte, identifiez la carte mère grâce aux photos ci-dessous. Cette étape est essentielle pour sélectionner la Delta PSNee QSB compatible.
.jpg)
🧩 4 - Installation de la Delta PSNee QSB (par carte mère)
Carte mère PU-7
Pose QSB + vérification

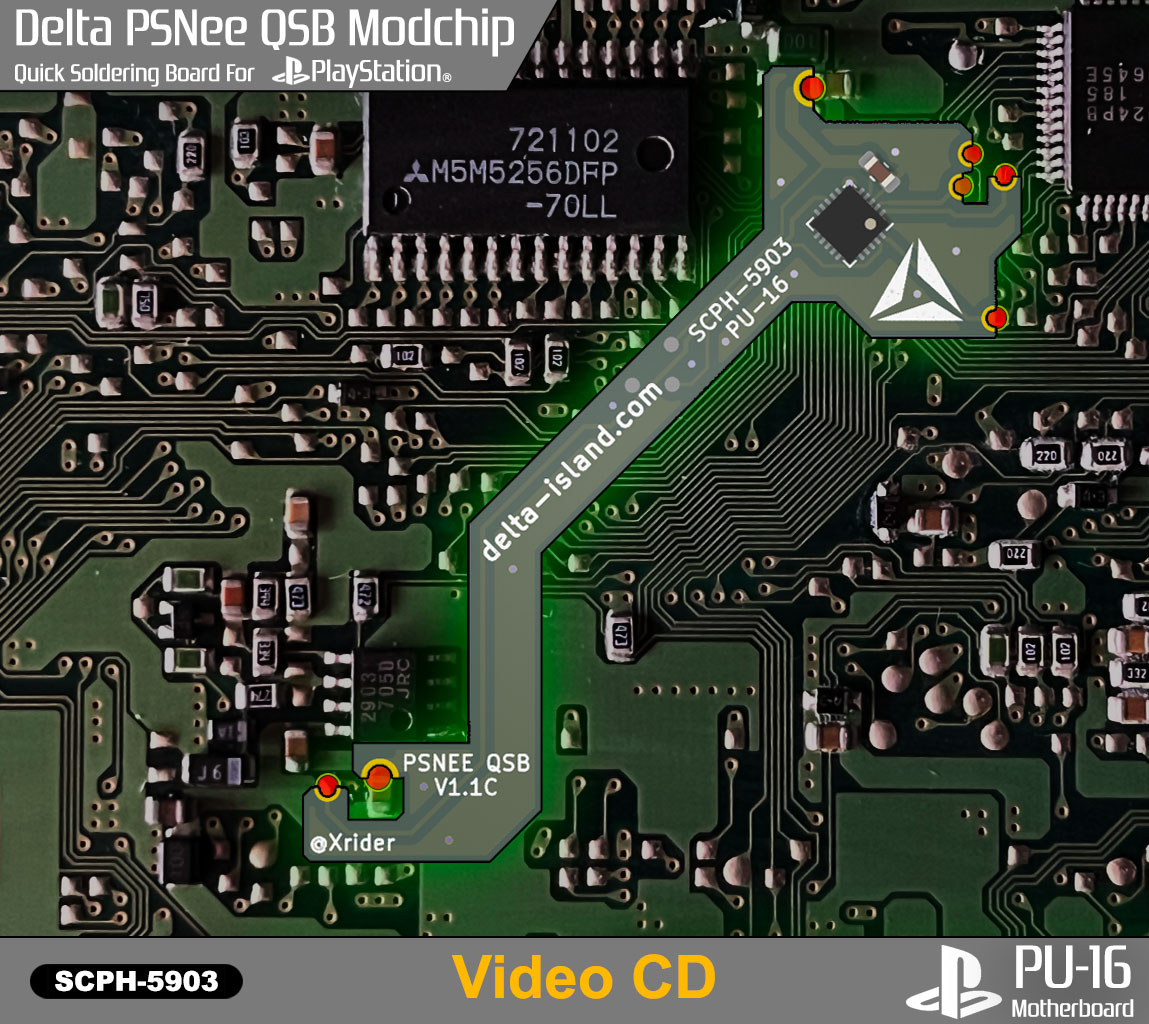

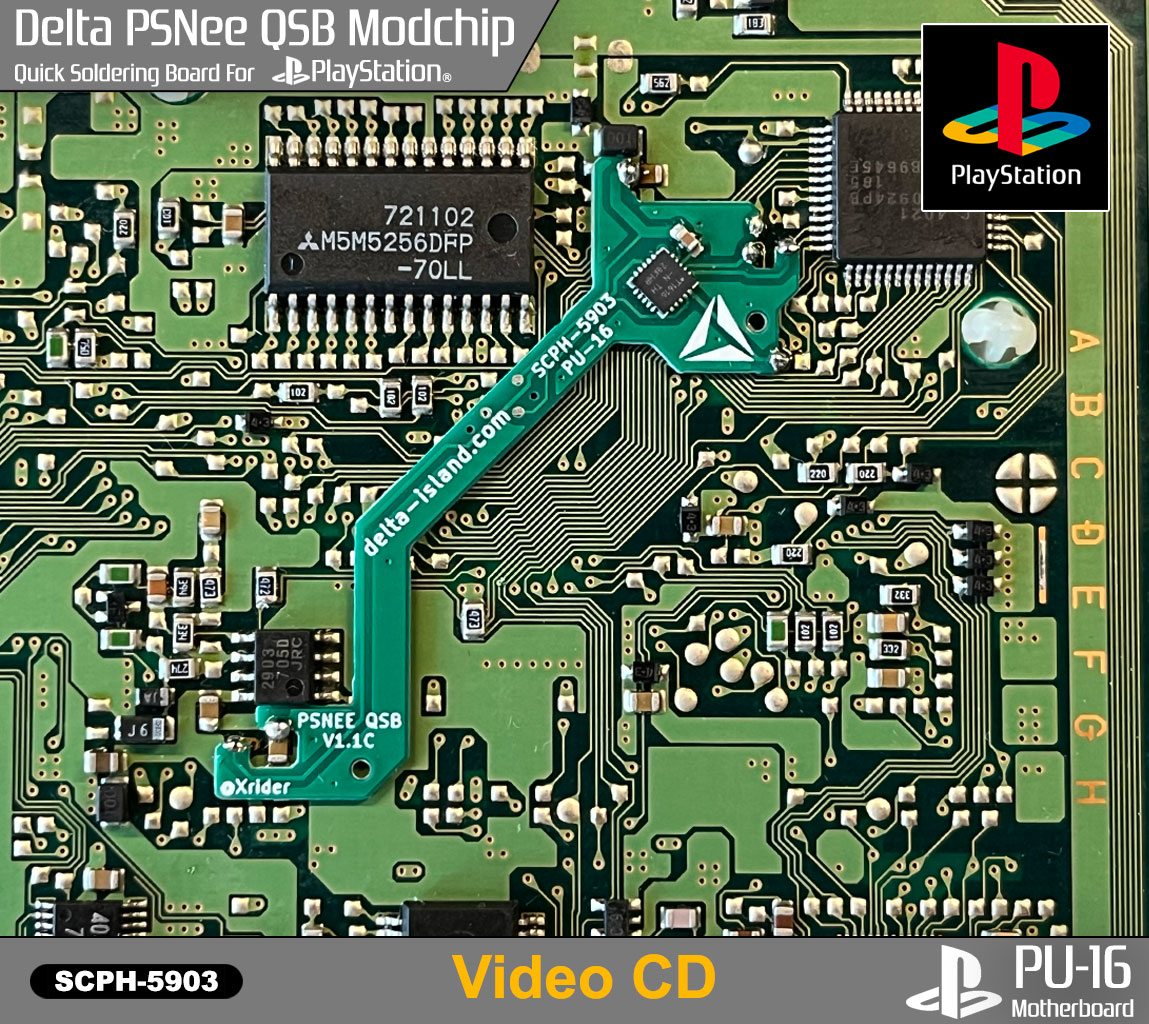

Carte mère PU-16 (SCPH-5903 uniquement)
VideoCD support conservé
Info SCPH-5903 : les fonctions VideoCD restent fonctionnelles.
1) Ouvrez le compartiment CD
2) Allumez la console
3) Insérez le VideoCD
4) Fermez le compartiment CD, le VideoCD se lance
Votre SCPH-5903 lira les imports, les backups et les VideoCD. Pour déverrouiller le mode vidéo pour les jeux PAL 50Hz sur SCPH-5903, installez Delta SmartWave en complément.
1) Ouvrez le compartiment CD
2) Allumez la console
3) Insérez le VideoCD
4) Fermez le compartiment CD, le VideoCD se lance
Votre SCPH-5903 lira les imports, les backups et les VideoCD. Pour déverrouiller le mode vidéo pour les jeux PAL 50Hz sur SCPH-5903, installez Delta SmartWave en complément.
Carte mère PU-18
Carte mère PU-20
Carte mère PU-22
Carte mère PU-23
Point supérieur à préparer
Important : le point supérieur doit être gratté puis étamé avant d’installer la Delta PSNee QSB.
Carte mère PM-41 (PSone)
Point à gratter/étamer
Important : le point indiqué doit être gratté puis étamé avant d’installer la Delta PSNee QSB.
Carte mère PM-41(2) (PSone)
Point à gratter/étamer
Important : le point indiqué doit être gratté puis étamé avant d’installer la Delta PSNee QSB.
📊 5 - Tableau de comparaison : Modchips PlayStation
🚀 Prêt à modder votre PlayStation proprement ?
La Delta PSNee QSB est la solution idéale pour une installation rapide, discrète et fiable, avec une couverture complète des cartes mères PS1 / PSone.
